Cuando importa piezas y ensamblajes de SOLIDWORKS en SOLIDWORKS Visualize, las opciones de Agrupación de piezas incluyen solo dos opciones para agilizar el proceso de importación.
Para acceder a las opciones de importación:
- Abrir un proyecto.
- Haga clic en .
- Navegue hasta un archivo .SLDPRT o .SLDASM y haga clic en Abrir.
- En el cuadro de diálogo, en la pestaña Geometría, especifique las opciones Agrupación de piezas.
La
Agrupación de piezas incluye:
- El menú Agrupación de piezas, que ofrece dos opciones al importar archivos .SLDPRT o .SLDASM de SOLIDWORKS.
- Componente/pieza/sólido
- Crea grupos anidados de SOLIDWORKS Visualize para los componentes del ensamblaje de SOLIDWORKS hasta las piezas y sólidos de SOLIDWORKS.
- Crea grupos anidados para componentes del subensamblaje, simetría de componentes, componentes de matriz y carpetas SOLIDWORKS.
- Perfecciona las piezas de SOLIDWORKS Visualize basándose en asignaciones de apariencia en cada sólido de SOLIDWORKS.
- Importa animaciones y configuraciones de SOLIDWORKS guardadas, y es compatible con la funcionalidad de Supervisar archivo.
- Apariencia
- Crea una pieza de SOLIDWORKS Visualize basándose en cada apariencia única de SOLIDWORKS.
- Combina la geometría de SOLIDWORKS con la misma apariencia en una sola pieza de SOLIDWORKS Visualize.
- Importa configuraciones de SOLIDWORKS guardadas.
- No importa SOLIDWORKS animations guardadas y no es compatible con la funcionalidad Supervisar archivo.

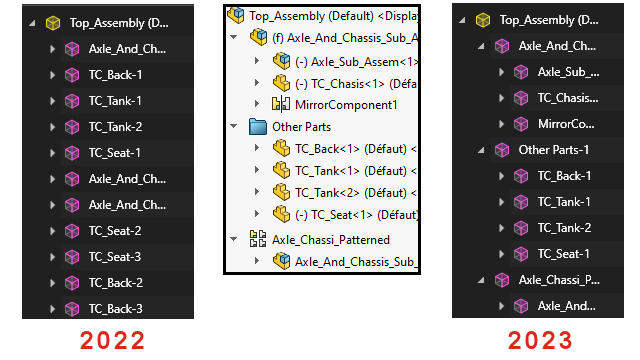

Los nombres de las piezas importadas se basan en su ascendencia. Anteriormente, el nombre se basaba en la apariencia importada.
