Manipulador de transformación

Puede utilizar el manipulador de transformación para mover, escalar y girar los objetos de una escena.

Anteriormente, había dos herramientas independientes para mover y girar y otra para escalar. El manipulador de transformación incluye mover, girar y escalar en una sola herramienta.

Para utilizar el manipulador de transformación:

  1. En la barra de herramientas, haga clic en Herramienta de selección > Modelo .
  2. En el Área de visualización 3D, seleccione el modelo de destino.
  3. En la barra de herramientas, haga clic en Herramientas de manipulación de objetos > Transformar .

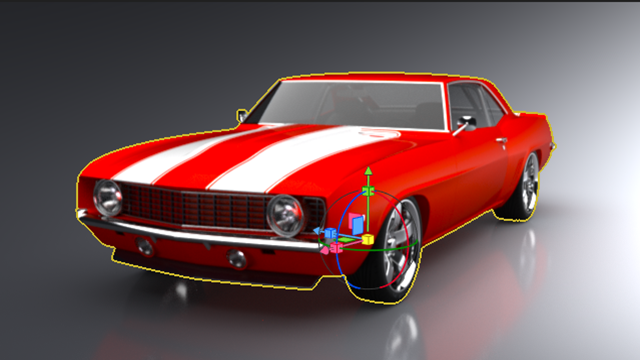

    El manipulador de transformación aparece en el modelo seleccionado.

  4. Sírvase de la siguiente tabla para utilizar el manipulador de transformación.
    Acción Descripción
    Mover el modelo Seleccione un eje y arrastre para mover el objeto a lo largo de ese eje. Utilice los planos verde, rojo o azul para mover los objetos en esos planos.
    Girar el modelo Seleccione un anillo alrededor de un eje y arrastre para girar el objeto con respecto al eje.
    Ajustar en escala el modelo Seleccione un cubo rojo, verde o azul para ajusta la escala del objeto a lo largo de ese eje. Utilice el cuadro amarillo para ajustar la escala uniformemente.
    Al seleccionar un asa y arrastrarla, aparecen el círculo gris principal y el asa que arrastra. El resto del manipulador de transformación se oculta mientras arrastra.
Los métodos abreviados del teclado permiten un acceso rápido a la funcionalidad sin utilizar el manipulador de transformación.
Método abreviado del teclado Descripción
g Mover la selección en el plano de la cámara
r Girar la selección en el plano de la cámara
e Ajustar la escala de la selección uniformemente
g/r/e seguido de x Mover, girar o ajustar la escala de bloqueados en el eje X
g/r/e seguido de y Mover, girar o ajustar la escala de bloqueados en el eje Y
g/r/e seguido de z Mover, girar o ajustar la escala de bloqueados en el eje Z
g/r/e seguido de Mayús+x Mover, girar o ajustar la escala de bloqueados en el plano YZ
g/r/e seguido de Mayús+y Mover, girar o ajustar la escala de bloqueados en el plano XZ
g/r/e seguido de Mayús+z Mover, girar o ajustar la escala de bloqueados en el plano XY
