Vylepšení funkce Automaticky opravit u soustředných a rovnoběžných vazeb přidávají další kritéria pro identifikaci nahrazujících entit.
U soustředných vazeb opraví software SOLIDWORKS chybějící referenci výběrem plochy na stejné součásti, která má jiný průměr a stejnou polohu osy.
U rovnoběžných vazeb opraví software SOLIDWORKS chybějící referenci výběrem reference na stejné součásti, která má jinou polohu. U rovinných ploch je chybějící reference opravena s použitím jiné rovinné plochy, která má stejnou orientaci. U rovinných odkazů je chybějící reference opravena s použitím jiné roviny, která má stejnou orientaci. Pokud není k dispozici vhodná rovina, použije software SOLIDWORKS k opravě chybějícího odkazu roviny rovinnou plochu se stejnou orientací.
Postup automatické opravy chybějících referencí vazeb:
- Otevřete model, který obsahuje chybu soustředné vazby.

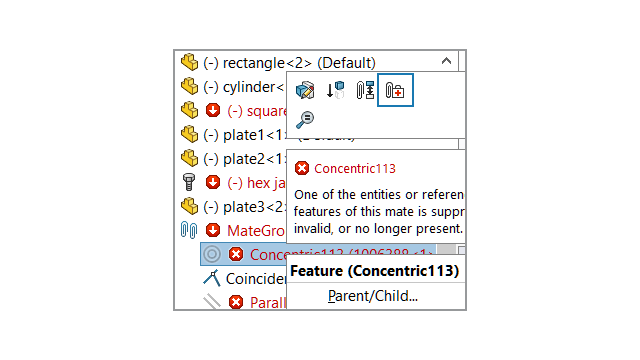

- Klikněte pravým tlačítkem na vazbu a v místní nabídce vazby vyberte příkaz Automaticky opravit
. Nemůže-li software SOLIDWORKS chybu opravit, budete vyzváni, abyste vazbu vyřešili ručně.
