Odkazy vazeb

Při vytváření odkazů vazeb můžete vybrat možnost Vytvořit vazby pouze v případě shodných názvů, aby se odkazy vazeb vytvořily pouze tehdy, když jsou referenční názvy vazeb shodné. Shoda názvů platí pro primární, sekundární i terciární entity odkazů.

Chcete-li použít volbu Vytvořit vazby pouze v případě shodných názvů, musíte ji vybrat u obou součástí v odkazu vazby.

Je-li k dispozici více než jeden odkaz vazby, zobrazí se v dialogovém okně Vybrat odkaz vazby seznam odkazů vazeb.

Okno se může zobrazit při použití následujících postupů:
  • Vložení součásti
  • Přetažení součásti ze stromu FeatureManager®
  • Přetažení souboru z karty Průzkumník souborů v podokně úloh
  • Přetažení souboru z karty Knihovna návrhů v podokně úloh

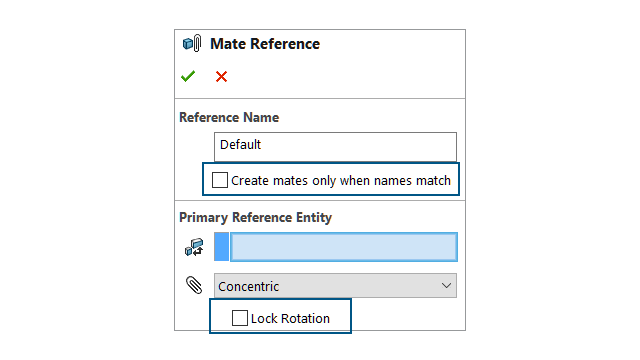

V PropertyManageru Odkaz vazby můžete vybrat možnost Uzamknout rotaci pro vazby typu Soustředná.

Chcete-li vytvořit vazby pouze v případě shodných názvů, postupujte takto:
  1. Otevřete model s odkazem vazby, kde se název odkazu vazby u jednotlivých součástí liší.
  2. Otevřete jednu ze součástí z odkazu vazby.
  3. Ve stromu FeatureManager pro danou součást klikněte ve složce Odkazy vazeb pravým tlačítkem na odkaz vazby a vyberte možnost Upravit definici.
  4. V PropertyManageru Odkaz vazby v části Název odkazu vyberte možnost Vytvořit vazby pouze v případě shodných názvů.
  5. Zkopírujte Název odkazu pro pozdější použití.
  6. Otevřete druhou součást v odkazu vazby a opakujte tento postup, abyste aktivovali možnost Vytvořit vazby pouze v případě shodných názvů.
  7. Jako Název odkazu zadejte název z první součásti.
  8. Zavřete obě součásti.
  9. V modelu klikněte na nabídku Vložit > Referenční geometrie > Odkaz vazby.
  10. V části Odkazy vyberte možnost Vytvořit vazby pouze v případě shodných názvů.
  11. Vyberte dvě součásti, mezi nimiž chcete vytvořit vazbu.

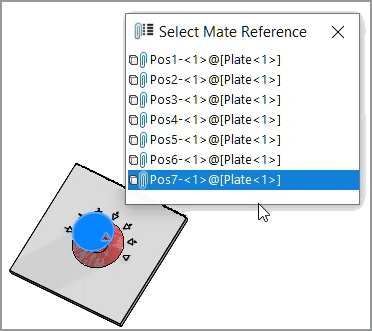

Chcete-li vybrat odkaz vazby v dialogovém okně Vybrat odkaz vazby, postupujte takto:
  1. Otevřete model, kde existuje více odkazů mezi dvěma součástmi.

    V tomto příkladu vytvoříme odkaz vazby mezi knoflíkem a deskou. Deska má několik poloh, ze kterých můžete vybrat.

  2. Přetáhněte knoflík na desku.

    Když je knoflík nad deskou, zobrazí se možnost Vybrat odkaz vazby .

  3. V dialogovém okně Vybrat odkaz vazby vyberte odkaz.
