Předpony složek (2024 SP1)

Předpony se v modelu zobrazují v názvu složky, pokud složka obsahuje přeurčené součásti, podurčené součásti a pouze pevné součásti.

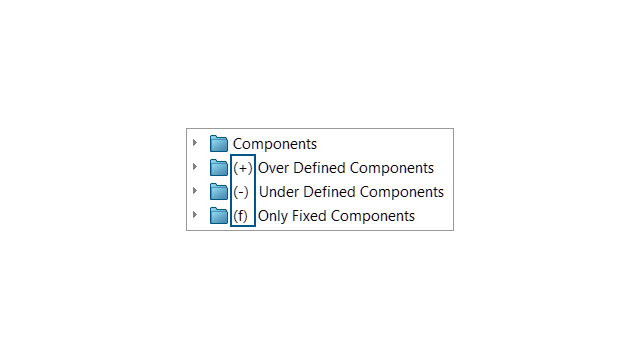

Předpony složky:
(+) Obsahuje alespoň jednu přeurčenou součást.
(–) Obsahuje alespoň jednu podurčenou součást.
(f) Obsahuje pouze pevné součásti.

Pokud složka obsahuje součást, která není pevná, pak se předpona pevné součásti v názvu složky nezobrazí.

Předpony se nezobrazí u složek, které obsahují pouze řádně určené součásti.

Zobrazení předpony složky:
  1. Otevřete model, který obsahuje podurčenou součást.
  2. Ve stromu FeatureManager klikněte pravým tlačítkem na podurčenou součást a vyberte možnost Přidat do nové složky.
  3. Zadejte název složky a klikněte na Zadat.

    V názvu složky se zobrazí předpona podurčené součásti.
