L'esquisse avec l'Assistance pour le perçage est améliorée lorsque vous utilisez l'onglet Positions du PropertyManager.

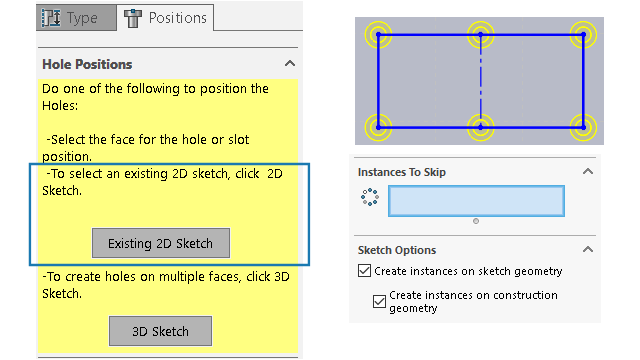

Sous positions du perçage, vous pouvez cliquer sur Esquisse 2D existante et sélectionner une esquisse 2D existante pour positionner et créer automatiquement les perçages à tous les points d'extrémité, sommets et points de la géométrie d'esquisse. Vous pouvez sélectionner des entités d'esquisse telles que des lignes, des rectangles, des mortaises et des splines. Options d'esquisse spécifie la géométrie utilisée pour créer automatiquement les occurrences.
Sous
Options d'esquisse, il existe deux options :
- Créer des occurrences sur la géométrie d'esquisse (activée par défaut). Positionne les perçages à tous les points d'extrémité, sommets et points de la géométrie d'esquisse.
- Créer des occurrences sur la géométrie de construction. Positionne les perçages à tous les points d'extrémité, sommets et points de la géométrie de construction.
Vous pouvez ignorer les instances de perçage. Sous Instances à ignorer
, sélectionnez les instances de perçage à ignorer dans la zone graphique.

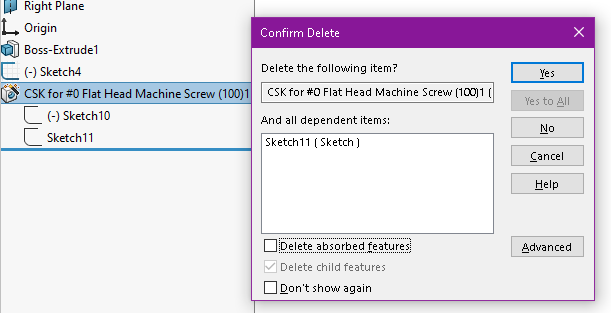

Lorsque vous supprimez une fonction de l'Assistance pour le perçage, vous pouvez conserver l'esquisse de position du perçage. Dans la boîte de dialogue
Confirmer la suppression, désactivez l'option
Supprimer les fonctions absorbées pour supprimer uniquement l'esquisse de profil de perçage et conserver l'esquisse de position de perçage. Pour supprimer l'esquisse de position de perçage, sélectionnez
Supprimer les fonctions absorbées.
