Você pode usar a detecção de interferência entre corpos de superfície para montagens e peças multicorpos.
Benefícios: Você pode encontrar e corrigir problemas de interferência para corpos de superfície.
Para detectar interferência entre corpos de superfície:
- Abra um modelo ou peça multicorpos que tenha uma interferência entre os corpos de superfície.
- Clique em
.
- No PropertyManager, em Opções, clique em Incluir corpos de superfície.
- Em Componentes selecionados, clique em Calcular.
- Em Resultados, role até a extremidade para obter os resultados do corpo de superfície.

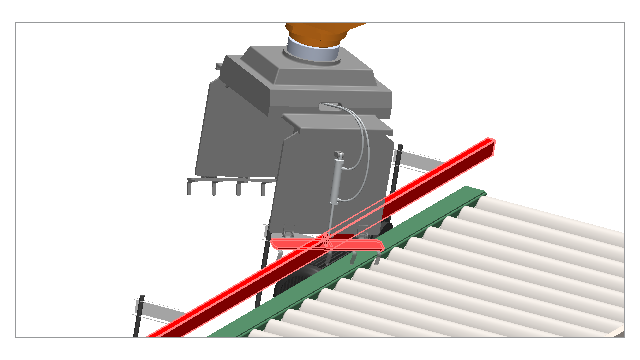

Quando você seleciona a interferência na superfície, as faces de interseção aparecem em vermelho na área de gráficos.
