O esboço à mão livre com o Assistente de furação é aprimorado quando você usa a guia Posições do PropertyManager.

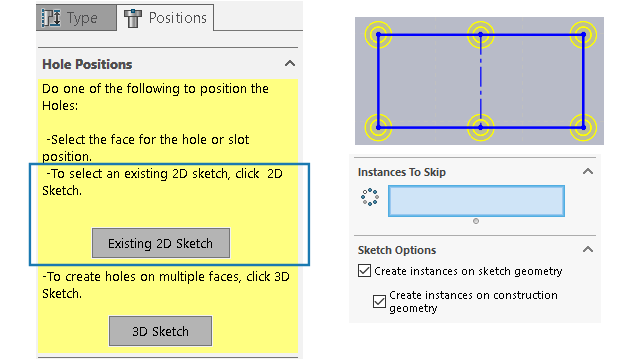

Em Posições de furo, você pode clicar em Esboço 2D existente e selecionar um esboço 2D existente para posicionar e criar automaticamente os furos em todos os pontos finais, vértices e pontos da geometria do esboço. Você pode selecionar entidades de esboço como linhas, retângulos, ranhuras e splines. As Opções de esboço especificam a geometria usada para criar automaticamente as instâncias.
Há duas opções em
Opções de esboço:
- Criar instâncias na geometria do esboço (ativado por padrão). Posiciona furos em todos os pontos finais, vértices ou pontos da geometria do esboço.
- Criar instâncias na geometria da construção. Posiciona furos em todos os pontos finais, vértices ou pontos da geometria de construção.
Você pode ignorar as instâncias de furo. Em Instâncias a ignorar
, selecione as instâncias de furo a serem ignoradas na área de gráficos.
Ao excluir recursos do Assistente de furação, você pode manter o esboço da posição do furo. Na caixa de diálogo
Confirmar exclusão, desmarque a opção
Excluir recursos absorvidos para excluir somente o esboço de perfil de furo e manter o esboço de posição de furo. Para excluir o esboço da posição do furo, selecione
Excluir recursos absorvidos.
