El árbol de componentes eléctricos se reestructura y simplifica para mostrar las piezas 2D, las piezas 3D y las etiquetas de conexión asociadas con una referencia del fabricante. Puede identificar rápidamente estos elementos para una referencia del fabricante en particular en el árbol de componentes eléctricos.
En versiones anteriores, todas las piezas 2D, las piezas 3D y las etiquetas de conexión insertadas aparecían como subelementos en el árbol de componentes eléctricos. No era posible distinguir entre la pieza 2D y las etiquetas de conexión aplicables a una referencia del fabricante en particular.
Componentes

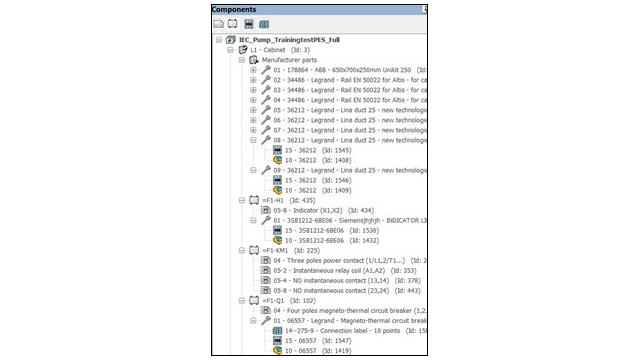

Debajo de cada componente, hay un nodo para cada referencia de fabricante asociada con el componente y un nodo intermedio para cada símbolo (pieza 2D o etiqueta de conexión) que representa esa referencia del fabricante. El nodo para cada referencia del fabricante contiene todas las piezas 2D correspondientes, etiquetas de conexión y la pieza 3D o elementos del ensamblaje.
Puede controlar la visibilidad de los elementos del árbol para las referencias del fabricante. En el árbol de componentes, haga clic con el botón derecho en el elemento superior del proyecto, seleccione , y elija entre las tres opciones siguientes:
- Ocultar. Oculta el nodo para las referencias del fabricante. Los elementos del árbol relativos a las referencias del fabricante aparecen directamente debajo del componente.
- Con gráficos. Crea elementos del árbol intermedios solo para las referencias del fabricante que tienen gráficos (piezas 2D, etiquetas de conexión, etc.) asociados. Se trata de la opción predeterminada
- Todas. Crea artículos para todas las referencias del fabricante, ya sea que tengan gráficos asociados o no.
Situaciones
Un elemento en el árbol de componentes agrupa todas las referencias del fabricante de la ubicación. El nodo contiene las piezas 2D y las etiquetas de conexión asociadas con cada referencia del fabricante asociada a la ubicación.
Haga clic con el botón derecho en el nodo y seleccione lo siguiente:
- Propiedades. Abre el cuadro diálogo Propiedades de la referencia del fabricante seleccionada. Si selecciona varias referencias de fabricante, el cuadro de diálogo Propiedades mostrará solo las propiedades comunes.
- Eliminar referencias de fabricante. Elimina las referencias seleccionadas del fabricante.
Implantación de armario
El nodo intermedio para las referencias de ubicación también es aplicable para el árbol de implantación de armario 2D o 3D. Todas las referencias del fabricante aparecen incluso si no tienen ningún gráfico asociado a las mismas.
