DELMIA から部品輪郭をインポート

1. 次のいずれかを実行します。
   • リボンの作図および注釈（Drafting and Annotation）で、インポート（Import） > DELMIA XML をクリックします。
   • コマンド プロンプトで XMLTODWG と入力します。
2. 開く（Open）ダイアログ ボックスで、インポートする DELMIA.xml ファイルを選択し、開く（Open）をクリックします。
3. オプション: DSDelmiaConverterConfig.xml のプリセット MINIMUMSEGLENGTH 設定とのセグメント長不一致があると、警告が表示される場合があります。
   この警告は、1 セッションに 1 回のみ表示されます。

   OK をクリックすると、警告を無視して、インポート処理が完了します。

   すべてのセグメント エラーは、C:\Users\Username\AppData\Roaming\DraftSight にある DSDelmiaLog.txt に記録されます。
4. インポート後、各図面のジオメトリ精度を確認します。 線、文字注釈、寸法、他の注釈といったエンティティを変更したり追加したりできます。
5. ファイル（File） > 名前を付けて保存（Save As）をクリックして、CNC マシンが処理できる .dxf ファイル形式でファイルを保存します。

DraftSight には、CNC 加工でカスタマイズできる config.xml が用意されています。

1. 変更を行う前に、config.xml のバックアップを行います。

   このファイル、DSDelmiaConverterConfig.xml は、C:\Users\Username\AppData\Roaming\DraftSight に格納されています。

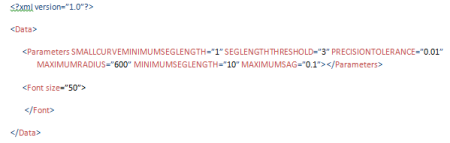

2. テキスト エディタを使用して、DSDelmiaConverterConfig.xml に格納されている値を変更します。

   要素	定義
   SMALLCURVEMINIMUMSEGLENGTH	カーブ長が SEGLENGTHTHRESHOLD * MINIMUMSEGLENGTH より小さい場合は、カーブを分割しないで SMALLCURVEMINIMUMSEGLENGTH を使用します。 この編集により、小さいカーブに追加されるセグメントが増します。 そうしない場合、分割されたセグメントが単一の直線に置き換えられ、カーブは元のとおりでなくなります。
   PRECISIONTOLERANCE	座標値間の差異がこの値より小さい場合、これらの座標値は等しいと見なされます。
   MAXIMUMRADIUS	円弧が直線に変換されるときの最大半径。
   MINIMUMSEGLENGTH	カーブが分割されるときの各セグメントの最小の長さ。
   MAXIMUMSAG	分割されたポリラインを含むカーブの最大弦偏差。
