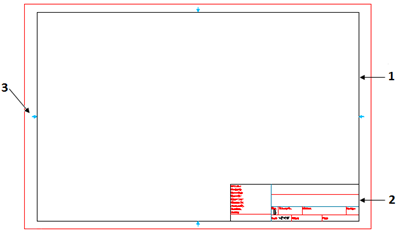

フレームおよびタイトル ブロックの図面への追加

設計プロセスのどの状態でも、モデル モードおよびシート モードでフレームおよびタイトル ブロックを図面に追加できます。

1. 次のいずれかを実行します。
   • リボンで、Mechanical > フレーム（Frame） > 挿入（Insert）をクリックします。
   • メニューで、Mechanical > フレーム（Frame） > 挿入（Insert）をクリックします。
   • TB_Frameと入力します。
2. ツールボックス - フレームおよびタイトル ブロック（Toolbox - Frame and Title Block）ダイアログ ボックスで、フレーム サイズとタイトル ブロックを指定します。
   デフォルトでは、アクティブな標準からのみフレーム サイズおよびタイトル ブロックを指定できます。 フレーム サイズとタイトル ブロックを別の標準から使用する場合は、標準をすべて表示（Show all standards）を選択します。 標準リストには、使用可能なすべての図面基準が表示され、他の標準からフレームとタイトル ブロックを選択できます。
3. 次のいずれかを実行します。

   オプション	説明
   挿入尺度を指定します。	尺度（Scale）で、次の設定を選択します: 尺度一覧で、フレームを挿入するときに使用する尺度を指定します。 リストに、使用可能なすべての尺度が表示されます。 システム オプション（System Options）ページで、新しいカスタム尺度をオプション（Options）ダイアログ ボックスに追加できます。 必要に応じてデフォルト尺度リストを使用（Use default scale list）をクリックし、このオプションを選択すると尺度一覧に表示されるカスタム尺度（1:4、1:2 など）を使用します。 再スケールを実行します。 新しい尺度に従ってテキスト エンティティと寸法を調整します。 尺度が 1:1 以外の場合は、フレームを挿入した後に、再スケールするエンティティを指定する必要があります。 OK をクリックすると、フレームがカーソルにアタッチされて表示されるので、これをグラフィックス領域に配置できます。
   フレーム領域を指定します。	領域を指定（Specify area）をクリックします。 グラフィックス領域で、長方形がタイトル ブロック付きのフレーム用であることを定義する 2 つの対角点を指定します。 OK をクリックします。 フレームおよびタイトル ブロックのサイズが変更され、指定された長方形の領域に合わせて挿入されます。 尺度は自動的に計算されます。 シート モードでは、フレーム領域は指定できません。

4. ブロック属性値を編集（Edit BlockAttribute Values）ダイアログ ボックスで、ブロック属性値を指定します。
5. OK をクリックします。
   指定された値を持つフレームおよびタイトル ブロックが挿入されます。
6. 再スケールを実行（Perform rescale）オプションを選択した場合、再スケールするテキスト エンティティと寸法を選択し、Enterキーを押します。
   エンティティが再スケールされます。 位置は変更されません。
