3D ContentCentral からの部品のインポート

3D ContentCentral で部品を検索し、それらを DraftSight にインポートできます。

3D ContentCentral® では、コンポーネント サプライヤおよび個人が提供するすべての主要 CAD 形式の 2D および 3D 部品にアクセスできます。 3D ContentCentral は DraftSight 内から参照でき、CAD モデルを無料でダウンロードできます。

3D ContentCentral から部品をインポートするには:

  1. リボンの作図および注釈（Drafting and Annotation）で、インポート（Import） > 3D CC をクリックします。
  2. オプション: タスク パネルでログイン（Log In）タブをクリックして、3D ContentCentral にサインインします。
    モデルをダウンロードするには 3D ContentCentral のアカウントを作成する必要があります。 アカウントを作成しない場合でも、DraftSight で 3D ContentCentral モデルを検索して表示することはできます。
  3. 部品を検索するには:
    1. 2D タブをクリックして、検索（Search）ボックスに用語を入力します。
      結果が サプライヤ（Supplier） と カテゴリ（Category） に表示されます。
    2. A から Z へのソート（Sort by A-Z） をクリックして結果をアルファベット順でソートするか、一致数でソート（Sort by number of matches）をクリックして高いほうから低いほうへの順でソートします。
  4. 戻る（Back）をクリックして結果を見てまわるか、タスク パネルの下部にあるページ番号を選択します。
  5. 部品をダウンロードするには:
    1. 結果リストからイメージを選択します。

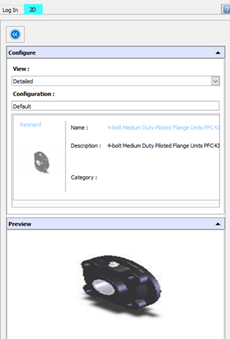

      部品の詳細プレビューが表示されます。

    2. 正面（Front）、右側面（Right）、下面（Bottom）、左側面（Left）などのビュー（View）を選択します。
    3. (オプション）。 構成（Configuration）を選択します。
    4. 部品をタスク パネルからドラッグしてグラフィック領域にドロップします。
DraftSight がモデル ビューやブロックをグラフィック領域にインポートします。
