Istnieje możliwość mierzenia obszaru rzutowanej powierzchni obiektów, ścian i komponentów. Wybierane elementy muszą być obiektami bryłowymi lub powierzchniowymi. W poprzednich wersjach do obliczenia tej wartości konieczne było utworzenie szkicu i użycie elementów sylwetki.
Powierzchnia projektowana jest użyteczna przy projektowaniu form do produkcji części z tworzyw sztucznych. W połączeniu z kierunkiem ciągnięcia, rzutowany obszar powierzchni pomaga obliczyć koszt części i tonaż maszyny.
Aby zmierzyć rzutowaną powierzchnię modelu:
- Kliknąć Zmierz
(pasek narzędzi Narzędzia) lub .
- Wybrać obiekty bryłowe lub powierzchniowe, ściany lub komponenty modelu.

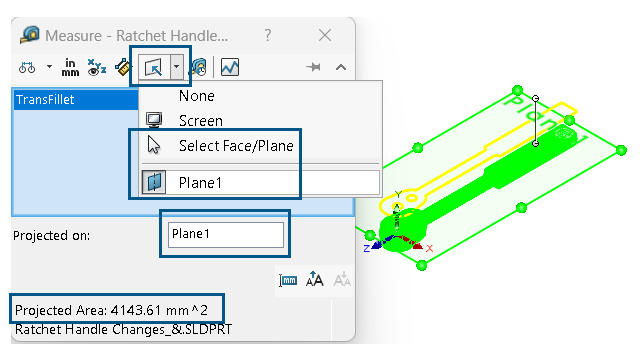

- W oknie dialogowym, w części Rzutowane na
kliknąć Wybierz ścianę/płaszczyznę i wybrać ścianę planarną, na której rzutowane będą obiekty, ściany lub komponenty.Oprogramowanie rzutuje sylwetkę wybranych elementów na wybraną ścianę planarną i oblicza rzutowany obszar.
W oknie dialogowym Rzutowany obszar pokazuje wartość obszaru rzutowanej powierzchni obiektów, ścian i komponentów.
