Можно упорядочить провода и кабели по детали назначения. Это делает компоновки клеммных колодок более удобными и систематизированными.
Усовершенствования:

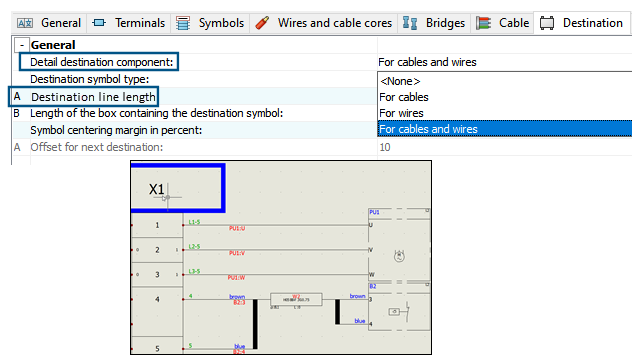

- Параметр Сведения о месте назначения кабеля переименован в Сведения о компоненте места назначения. Доступны следующие варианты:
- Нет
- Для кабелей
- Для проводов
- Для кабелей и проводов
Если выбран этот параметр, отображается окно с обозначением места назначения для кабелей и проводов. Для последовательных проводов, связанных с одним и тем же компонентом, программа визуализирует только один компонент.
- Параметр Длина кабельной жилы к месту назначения переименован в Длина линии места назначения. Этот параметр также применяется к компонентам провода.
- В диалоговом окне Редактор клеммных колодок между столбцами Место назначения и Кабель отображается новый столбец
. Он содержит метку компонента клеммы, к которому подключен провод.
