Detekci kolizí můžete použít u sestav otevřených v režimu přezkoumání velkého návrhu.
V režimu přezkoumání velkého návrhu není k dispozici objem interference a výpočty detekce kolizí jsou jen přibližné. Pro přesné výsledky je nutno vyřešit součásti a provést znovu výpočet kolizí.
Postup použití detekce kolizí v režimu přezkoumání velkého návrhu:
- Otevřete sestavu v režimu Přezkoumání velkého návrhu.

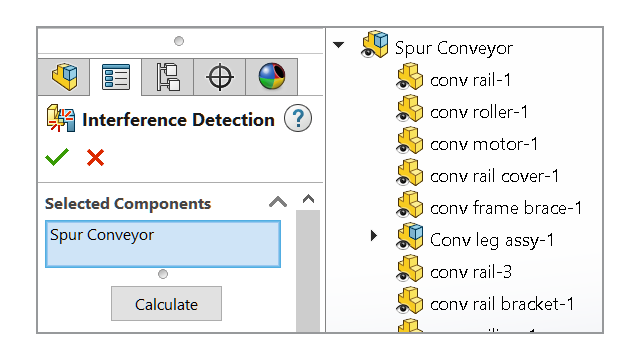

- Klikněte na možnost Detekce kolizí
(karta Přezkoumání velkého návrhu) nebo na nabídku .
- Vyberte možnosti v PropertyManageru a klikněte na možnost Vypočítat.
V PropertyManageru nejsou k dispozici následující možnosti:
- Vytvořit složku pro šrouby
- Vytvořit složku odpovídajících kosmetických závitů
- Vyloučené součásti
- Skrýt vyloučené součásti v pohledu
- Ignorovat všechny menší než
- Ignorovat skrytá těla/součásti
- Včetně povrchových těl
- Zapamatovat vyloučené součásti
- Seřadit od největšího po nejmenší
- Seřadit od nejmenšího po největší
- Dotyk vyhodnotit jako kolizi
