Vyhodnocení výkonnosti

V okně Vyhodnocení výkonnosti můžete zkontrolovat počet zastaralých dokumentů, čas potřebný k otevření sestavy a celkový počet grafických trojúhelníků.

Nové možnosti a informace:
Možnosti a informace Popis Oddíl

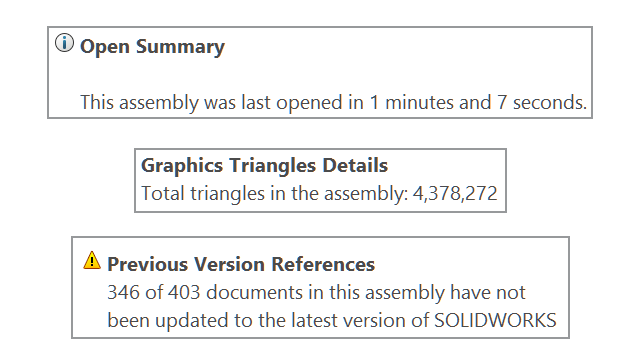

Čas na otevření V části Přehled otevírání je zobrazen čas potřebný k otevření sestavy. Výkonnost při otevření
Hledání odkazovaných dokumentů Zobrazuje počet dokumentů nalezených ve složkách Odkazované dokumenty a čas potřebný k vyhledávání. Výkonnost při otevření
Celkový počet trojúhelníků v sestavě V poli Grafické trojúhelníky – Detaily je zobrazen celkový počet grafických trojúhelníků v sestavě nejvyšší úrovně.

V tomto čísle používá software SOLIDWORKS oddělovač tisíců daný nastavením operačního systému.

 Výkonnost při zobrazování

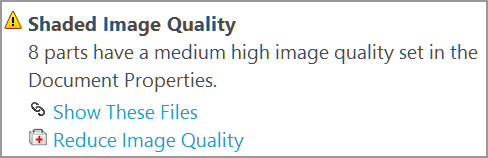

Snížit kvalitu obrazu Sníží kvalitu stínovaného obrazu u částí s vyšší kvalitou obrazu na 50 % podle nastavení Kvalita stínovaného obrazu.

Tato možnost neplatí pro podsestavy.

Není k dispozici v sestavách otevřených ve zjednodušeném režimu s výjimkou případů, kdy má sestava flexibilní podsestavu.
Kliknutím na možnost Snížit kvalitu obrazu se posuvník Low (rychlejší) – High (pomalejší) posune blíže ke konci Low (rychlejší).

Posuvník si zobrazíte kliknutím na nabídku Nástroje > Možnosti > Vlastnosti dokumentu > Kvalita obrazu. Posuvník se nachází pod možností Rozlišení pro stínovaný režim a režimy v konceptové kvalitě.

 Výkonnost při zobrazování
Doba vyřešení vazeb V části Vazba je zobrazen čas potřebný k vyřešení vazeb při obnově sestavy. Výkonnost při obnově
Otevřít a Izolovat součásti V dialogovém okně Vazby jsou k dispozici příkazy Otevřít a Izolovat součásti.

V části Vazba otevřete dialogové okno kliknutím na možnost Zobrazit tyto soubory .

 Výkonnost při obnově
Flexibilní podsestavy Zobrazí počet vazeb ve flexibilních podsestavách. Výkonnost při obnově
Konfigurace obnovené při uložení Zobrazí seznam dílů, které mají více než 20 konfigurací se značkou Obnovit při uložení . Výkonnost při obnově
Statistika Statistiky v části Sestavy nezahrnují potlačené vazby. Statistika
Chcete-li použít vyhodnocení výkonnosti, postupujte takto:
  1. Otevřete sestavu.
  2. Klikněte na možnost Vyhodnocení výkonnosti (panel nástrojů Vyhodnotit) nebo na nabídku Nástroje > Vyhodnocení > Vyhodnocení výkonnosti.
Chcete-li snížit kvalitu obrazu, postupujte takto:
  1. Otevřete model a klikněte na nabídku Nástroje > Možnosti > Vlastnosti dokumentu > Kvalita obrazu.
  2. Zkontrolujte posuvník pod možností Rozlišení pro stínovaný režim a režimy v konceptové kvalitě.

  3. Klikněte na nabídku Nástroje > Analýzy > Vyhodnocení výkonnosti.
  4. Klikněte v nastavení Kvalita stínovaného obrazu v části Výkonnost při zobrazování na možnost Snížit kvalitu obrazu .

  5. Po aktualizaci výsledků funkce Vyhodnocení výkonnosti zkontrolujte polohu posuvníku pod možností Rozlišení pro stínovaný režim a režimy v konceptové kvalitě.
