Vizualizace sestavy

Máte možnost přiřadit barvu k hodnotě vlastnosti, vybrat nové vlastnosti a rozvinout nebo svinout součást.

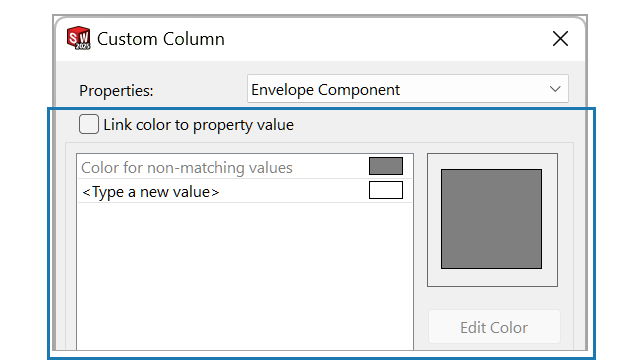

V okně Vlastní sloupec můžete vybrat možnost Připojit barvu k hodnotě vlastnosti a zadat barvu jako vlastnost součásti. Vyberete-li tuto možnost, nemůžete barvy měnit pomocí posuvníku barev.

Na kontextovém panelu nástrojů součásti můžete skrýt součásti pomocí funkcí Rozvinout součást a Svinout součást.

V okně Vlastní sloupec jsou k dispozici následující vlastnosti:
Vlastnosti 3DEXPERIENCE jsou k dispozici na platformě 3DEXPERIENCE Platform. U těchto vlastností je vždy vybrána možnost Připojit barvu k hodnotě vlastnosti.
Parametr Popis
Součást obálky Informuje o tom, zda se jedná o součást obálky.
Přehodnocené fyzikální vlastnosti Informuje o tom, zda jsou v součásti přepsány fyzikální vlastnosti.
3DEXPERIENCE – CAD formát Informuje o CAD formátu dané součásti.
Příklady CAD formátů:
  • 3DEXPERIENCE®
  • CATIAV5
  • X-CAD
  • SOLIDWORKS®
3DEXPERIENCE – prostor pro spolupráci Informuje o prostorech pro spolupráci, kde je sestava uložena.
3DEXPERIENCE – nejnovější revize Informuje o tom, zda se jedná o nejnovější revizi součásti.
3DEXPERIENCE – stav uzamčení Informuje o stavu uzamčení součásti.
  • Uzamčeno mnou
  • Uzamčeno jiným uživatelem
  • Neuzamčeno
3DEXPERIENCE – stav dokončení Informuje o stavu dokončení součásti:
  • Schvalováno
  • Rozpracováno
  • Neaktuální
  • Soukromý
  • Uvolněno
3DEXPERIENCE – aktualizováno pro kompatibilitu Informuje, zda je součást aktualizována tak, aby byla kompatibilní s platformou 3DEXPERIENCE Platform.
Připojit barvu k hodnotě vlastnosti:
  1. Otevřete model, který obsahuje součásti s přepsanými fyzikálními vlastnostmi.
  2. Klikněte na možnost Vizualizace sestavy (panel nástrojů Nástroje nebo záložka Vyhodnotit v CommandManageru) nebo na nabídku Nástroje > Vyhodnotit > Vizualizace sestavy.

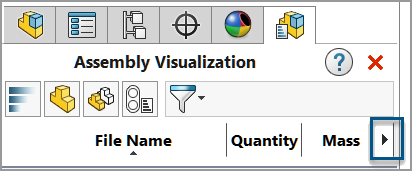

  3. Na záložce Vizualizace sestavy klikněte na šipku vpravo od záhlaví sloupců.

  4. Klepněte na Více.
  5. V okně Vlastní sloupec v části Vlastnosti vyberte vlastnost Přehodnocené fyzikální vlastnosti.

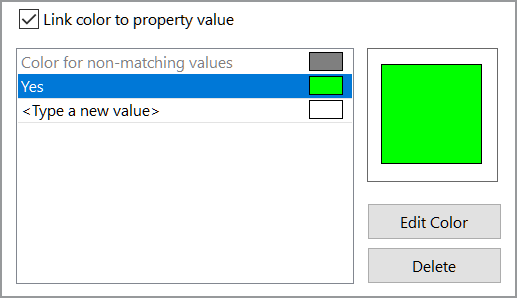

  6. Vyberte možnost Připojit barvu k hodnotě vlastnosti.
  7. Klikněte dvakrát na možnost Zadejte novou hodnotu a zadejte hodnotu.
  8. Klikněte na možnost Upravit barvu a vyberte barvu pro danou hodnotu.

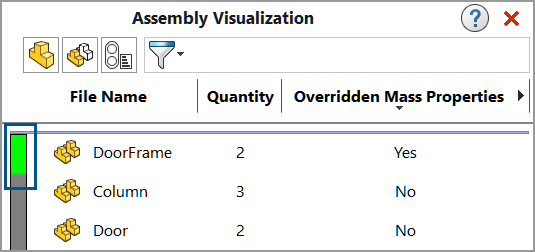

  9. Po zavření oken na záložce Vizualizace sestavy klikněte na záhlaví sloupce Přehodnocené fyzikální vlastnosti; tím sloupec seřadíte podle hodnot.
