Окно PropertyManager Сложный угол содержит расширенные параметры элемента Обработка угла. Кроме того, можно легко создавать и редактировать структурную систему.
Окно PropertyManager "Сложный угол"
Чтобы открыть это окно PropertyManager, выполните следующие действия.
- Откройте модель, которая содержит три пересекающихся элемента или более.
- В дереве конструирования FeatureManager® разверните пункт Управление углом
.
- Нажмите правой кнопкой мыши Группа сложных углов и выберите Редактировать элемент.
Усовершенствования включают следующее:

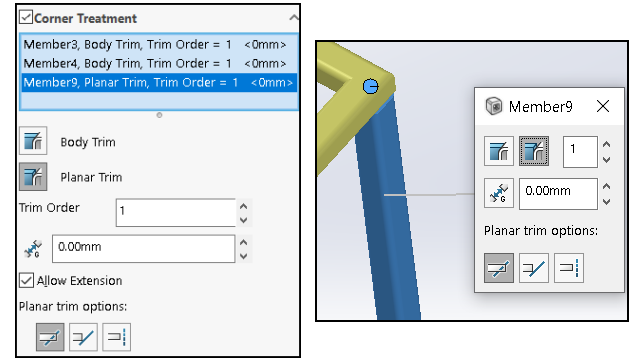

- В разделе Обработка угла в окне "Элементы" отображаются элементы отсечения тела и элементы отсечения плоскости. Можно выбрать элемент и нажать Отсечение тела или Отсечение плоскости, чтобы изменить его тип отсечения.
- Сведения о выбранном элементе, такие как отсечение тела, отсечение плоскости и порядок отсечения, отображаются в графической области в виде выносок.
- Значки представляют параметры отсечения плоскости.
Доступ к структурной системе
Усовершенствования включают следующее:
- При открытии модели структурной системы SOLIDWORKS отображает сообщение об активации вкладки Структурная система.
- Для новых файлов в окне CommandManager отображается сообщение Создать структурную систему. При нажатии Создать структурную системув SOLIDWORKS отображается окно PropertyManager Основной элемент.
- Для файлов, содержащих структурную систему, в CommandManager отображается Редактировать структурную систему.
- Для файлов, содержащих несколько структурных систем, необходимо выбрать структурную систему для редактирования в дереве конструирования FeatureManager.
