Обрезка прикрепленных элементов

Прикрепленный элемент можно обрезать при вставке элемента соединения.

В окне PropertyManager Вставить элемент соединения параметр Обрезать прикрепленный элемент отсекает элемент тела от точки пересечения с элементом соединения.

Обрезка прикрепленных элементов производится следующим образом.

  1. Откройте модель структурной системы и перейдите на вкладку Структурная система.
  2. Выберите вкладку Вставить элемент соединения в CommandManager или Вставка > Система конструкции > Вставить элемент соединения.
  3. Выберите элемент соединения для вставки.
  4. В PropertyManager выберите вкладку Размещение.
  5. В графической области выберите справочные объекты.
  6. Выберите выравнивание.

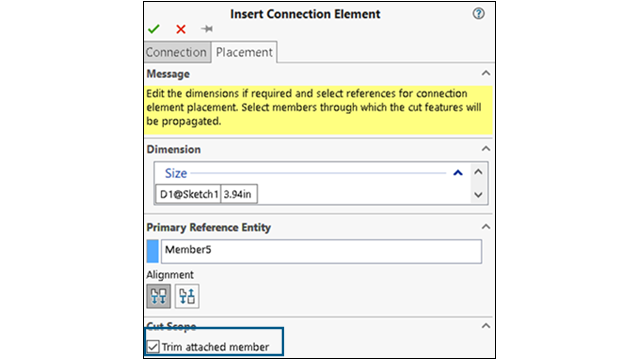

  7. В разделе Объем выреза выберите Обрезать прикрепленный элемент.
  8. Нажмите .

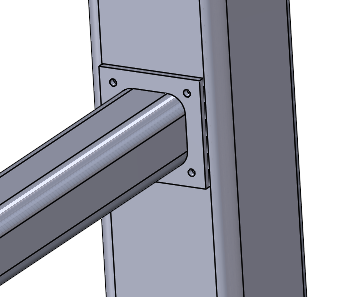

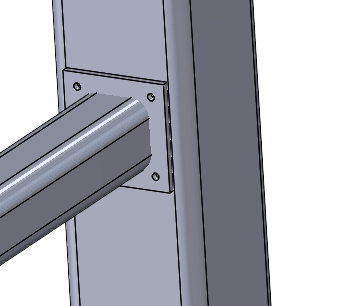

Флажок Обрезать прикрепленный элемент установлен Флафок Обрезать прикрепленный элемент снят
