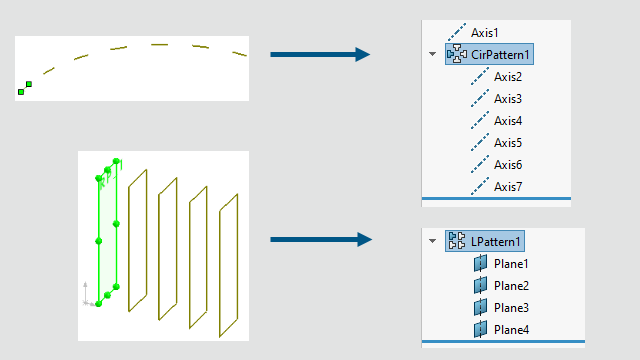

È possibile creare ripetizioni lineari o circolari di piani e assi.
Per ripetere la geometria di riferimento:
- Aprire una parte, fare clic su , e selezionare Ripetizione lineare o Ripetizione circolare.
- Nel PropertyManager, selezionare Geometria di riferimento.
- Per Piano di riferimento o asse di riferimento per creare la ripetizione
, selezionare il piano o l'asse da ripetere.
- Specificare i parametri, quindi fare clic su
.
È possibile modificare i parametri di spaziatura e istanza per
Direzione 1 e
Direzione 2. È possibile saltare, variare ed eliminare le istanze.
Limitazioni:
- Se un piano contiene uno schizzo, la ripetizione del piano non esegue la ripetizione dello schizzo.
- Una ripetizione può contenere una sola entità di geometria di riferimento, un piano o un asse.
