Lo strumento Segmenta mesh riconosce altri tipi di facce e ha un'interfaccia utente migliorata.
Tipi di facce aggiuntive riconosciute
Quando si segmentano le mesh, il software è in grado di riconoscere le facce coniche o sferiche, oltre ai piani e ai cilindri. Queste facce riconosciute possono essere convertite in facce BREP standard con la stessa condizione geometrica.
Interfaccia utente migliorata
Nel PropertyManager Segmenta mesh, in Segmentazione, è disponibile lo strumento Forma sfaccettature
. Questo strumento crea segmenti raggruppando le facce adiacenti in base alla differenza di forma, che in genere indica un contorno tra due regioni nel modello utilizzato per creare il file di mesh.
In
Opzioni, selezionare
Mostra anteprima per visualizzare in anteprima i bordi delle facce segmentate, mostrate in giallo. In
Perimetro, trascinare per regolare il valore e rifinire la segmentazione delle facce.
Quando si esegue lo strumento Segmenta corpo mesh importato, le informazioni grafiche migliorate consentono di capire quali facce sono state riconosciute.
Se il modello non è stato precedentemente segmentato, la visualizzazione dei corpi BREP della mesh e dei corpi mesh ibridi non cambia.
- BREP standard e i corpi grafici sono opzionalmente nascosti.
- Le facce selezionate vengono evidenziate utilizzando il colore dell'elemento selezionato 1 specificato in .

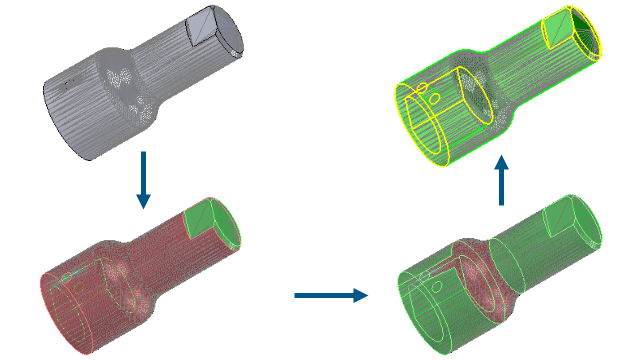

Dopo il primo ciclo di segmentazione del modello, vengono applicate le seguenti modifiche di visualizzazione:
- Viene visualizzata una legenda che spiega i colori utilizzati per le facce riconosciute e non riconosciute.
-
Il software utilizza i colori di Faccia mesh riconosciuta e Faccia mesh non riconosciuta specificati in .
