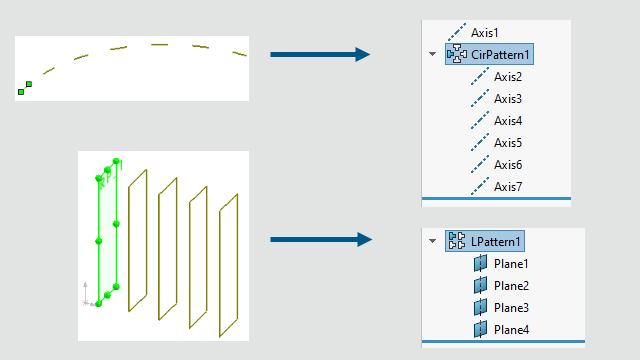

평면과 축의 선형 또는 원형 패턴을 만들 수 있습니다.
참조 형상을 패턴하려면:
- 파트를 열고 를 클릭하고 선형 패턴 또는 원형 패턴을 선택합니다.
- PropertyManager에서 참조 형상을 선택합니다.
- 패턴화할 참조 평면 또는 참조 축
으로 패턴화할 평면 또는 축을 선택합니다.
- 파라미터를 지정한 다음
을 클릭합니다.
방향 1과
방향 2의 간격과 인스턴스 파라미터를 수정할 수 있습니다. 인스턴스를 건너뛰고, 변경하고, 삭제할 수 있습니다.
제한:
- 평면에 스케치가 있는 경우 평면 패턴이 스케치를 패턴화하지 않습니다.
- 패턴에는 한 개의 평면이나 한 개의 축을 포함한 한 개의 참조 형상 요소만 포함될 수 있습니다.
