Область штриховки/заполнения

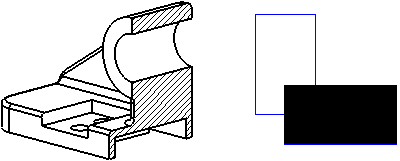

Можно добавить штриховку внутри границ, которые не получили автоматическую штриховку. Можно применить штриховку или сплошную заливку для грани модели, для замкнутого профиля эскиза или для области, ограниченной комбинацией кромок модели и объектов эскиза. Штриховка применяется только в чертежах.

Область штриховки/заполнения применяется автоматически к разрезам, выровненным разрезам и вынутым разрезам.

Среди характеристик штриховки имеются следующие:

  • если в качестве штриховки выбрать сплошную заливку, цветом заливки по умолчанию будет черный. Цвет можно изменить с помощью инструмента Цвет линии на панели инструментов Формат линии (за исключением разрезов).

  • Штриховку можно использовать для блоков.

  • Штриховку можно перемещать в слои.

  • Можно выбрать штриховку в области Разъединенный вид только в неразъединенном состоянии; нельзя выбрать штриховку, пересекающую разрыв.

  • При изменении границ области (например, в случае рисования прямоугольника, который требуется исключить из области штриховки или заполнения) можно нажать правую кнопку мыши и выбрать параметр Воспроизвести область штриховки, чтобы обновить область.

  • Если указатель находится на штриховке или в области заполнения, его форма изменится на .

  • Размеры или примечания, которые принадлежат чертежному виду или эскизу, окружены свободным пространством, когда они находятся поверх штриховки или заполнения. Можно изменить этот параметр.

  • Нельзя передвинуть область штриховки или заливки с помощью операций Копировать или Вырезать и Вставить, кроме тех случаев, когда символ определяется элементами эскиза.

Чтобы задать значения для параметра «Штриховка/Заполнить», выберите Инструменты, Параметры, Настройки пользователя, Штриховка/Заполнить.

Чтобы добавить штриховку или сплошную заливку:

Чтобы отредактировать штриховку или сплошную заливку:
