Cordoni di saldatura negli assiemi

È possibile aggiungere cordoni di saldatura semplificati agli assiemi. I cordoni di saldatura semplificati sono una rappresentazione a peso leggero e con meno dettagli dei cordoni di saldatura.

Nelle versioni precedenti di SolidWorks, si aggiungevano i cordoni di saldatura come componenti dell'assieme. Questo metodo non è più supportato. È comunque possibile modificare i componenti dei cordoni di saldatura esistenti.

Per aggiungere un cordone di saldatura a un assieme, eseguire una delle seguenti operazioni:

  • Fare clic su Funzioni di assieme (scheda Assieme di CommandManager), quindi fare clic su Cordone di saldatura .
  • Fare clic su Inserisci > Funzione di assieme > Cordone di saldatura.
  • Fare clic su Cordone di saldatura (barra degli strumenti Saldature).

Per ulteriori informazioni sui cordoni di saldatura, vedere Cordoni di saldatura.

Per le informazioni sulle tabelle di saldatura nei disegni, vedere Tabelle di saldatura.

Considerazioni speciali per i cordoni di saldatura negli assiemi:

  • Un cordone di saldatura può interessare solo due componenti (non tre o più). Ad esempio, in questo assieme, per saldare la barra alle due piastre, sono necessari due cordoni di saldatura.
    Primo cordone di saldatura: Secondo cordone di saldatura:

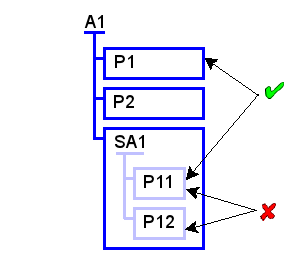

  • I cordoni di saldatura possono essere aggiunti solo fra componenti di livello superiore (parti o sottoassiemi). Ad esempio: Un assieme contiene due parti, P1 e P2, e un sottoassieme, SA1. Il sottoassieme contiene due parti, P11 e P12.
    • È possibile aggiungere un cordone di saldatura tra P1 e P11, perché viene aggiunto fra una parte di livello superiore e un sottoassieme di livello superiore.
    • Non è possibile aggiungere un cordone di saldatura tra P11 e P22, perché sono componenti dello stesso sottoassieme. Aprire il documento di sottoassieme per aggiungere il cordone di saldatura.
  • È possibile aggiungere cordoni di saldatura tra componenti a peso leggero. I cordoni di saldatura appaiono come di consueto nell'area grafica e nella Cartella Saldatura nell'albero di disegno FeatureManager.
    Nel caso di un sottoassieme a peso leggero, le saldature presenti al suo interno non vengono illustrate nell'area grafica o nell'albero di disegno FeatureManager.
