Tolleranza di forma

Il simbolo di tolleranza di forma aggiunge le tolleranze geometriche a parti e disegni usando i quadri di controllo funzione. Il software SolidWorks supporta le direttive ASME Y14.5-2009 sulla tolleranza di forma e della posizione reale.

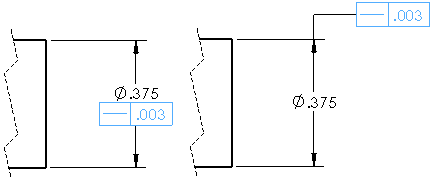

  • Si possono posizionare simboli di tolleranze di forma, con o senza linee di associazione, in un punto qualsiasi in un disegno, parte, assieme o schizzo e si possono attaccare i simboli ovunque su una linea di quota.
  • La finestra Proprietà per i simboli di tolleranza di forma offre le selezioni in base al simbolo scelto. Saranno disponibili solo quegli attributi appropriati per il simbolo selezionato.
  • Un simbolo di tolleranza di forma può avere un qualsiasi numero di quadri.
  • Il cursore assume questo aspetto Pointer_GTOL.gif quando si trova su un simbolo di tolleranza di forma.
  • Si possono aggiungere simboli multipli senza chiudere la finestra.
  • È possibile visualizzare più linee di associazione. Video: Linee di associazione multiple
  • Si possono aggiungere altre linee di associazione ad un simbolo esistente tenendo premuto il tasto Ctrl e trascinando un punto di connessione della linea di associazione.
  • Per modificare un simbolo esistente, fare doppio clic sul simbolo o fare clic con il pulsante destro del mouse sul simbolo e selezionare Proprietà.
  • Quando si trascina la linea di associazione di un simbolo di tolleranza geometrica fuori da un bordo del modello, viene creata una linea guida automatica.
