Cacher et montrer les corps

Dans les pièces à corps multiples, vous pouvez cacher ou montrer les corps surfaciques ou volumiques en utilisant Affichage > Cacher/Montrer les corps.

Pour cacher et montrer les corps :

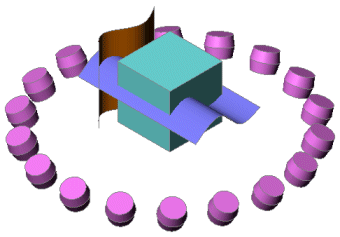

  1. Ouvrez un document contenant plusieurs corps surfaciques ou volumiques.
  2. Cliquez sur Affichage > Cacher/Montrer les corps.
  3. Dans le PropertyManager, sous Corps cachés, sélectionnez des corps dans la zone graphique comme Corps surfaciques/volumiques .

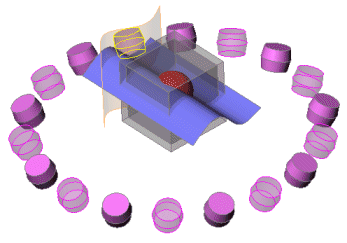

    Lorsque vous sélectionnez un corps, il devient translucide dans la zone graphique.

  4. Cliquez sur .

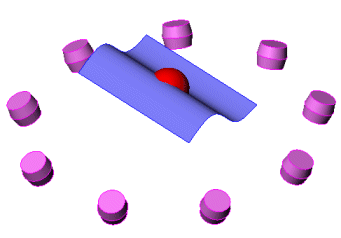

    Les entités sélectionnées restent cachées.

  5. Pour afficher les corps cachés, effectuez l'une des procédures suivantes dans l'arbre de création FeatureManager :
    • Pour afficher l'aperçu d'un seul corps caché, sélectionnez le corps.
    • Pour afficher l'aperçu de plusieurs corps cachés, appuyez sur Maj ou Ctrl et sélectionnez les corps.
    • Pour supprimer l'aperçu, cliquez dans la zone graphique pour désélectionner le corps.

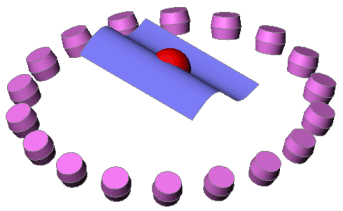

    Dans la zone graphique, le corps apparaît comme transparent.
  6. Cliquez sur Affichage > Cacher/Montrer les corps à nouveau pour ouvrir le PropertyManager.
  7. Sélectionnez les corps translucides dans la zone graphique. Vous pouvez sélectionner certains des corps translucides ou tous.
  8. Cliquez sur .
    Les entités translucides que vous avez sélectionnées sont de nouveau visibles.

    Vous pouvez aussi utiliser le menu contextuel pour cacher une surface sans avoir à utiliser le PropertyManager pour visualiser les entités sélectionnées. Pour montrer de nouveau la surface cachée, cliquez sur Affichage > Cacher/Montrer les corps , sélectionnez les corps translucides dans la zone graphique et cliquez sur .

    Vous pouvez toujours choisir dans l'arbre de création FeatureManager l'option Cacher ou Montrer, mais cette action n'entraîne pas l'ouverture de PropertyManager et n'affiche pas le modèle à l'état translucide.
