Visualización de resultados de viga en eDrawings

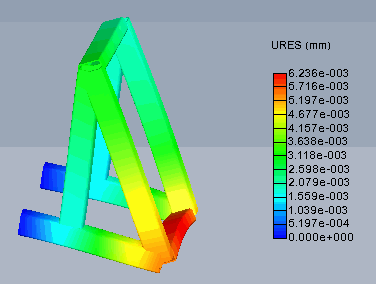

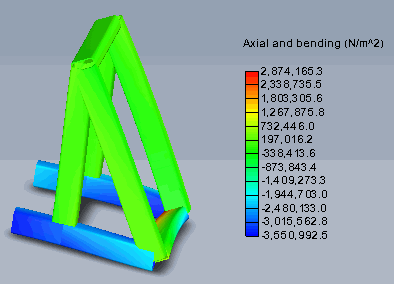

Puede guardar los resultados de viga en la geometría real de la viga y verlos en eDrawings a medida que aparecen en SolidWorks Simulation. En versiones anteriores, los resultados de viga se mostraban en eDrawings como cilindros.

1. Cree los trazados de la viga en SolidWorks Simulation.
2. En el gestor de Simulation, haga clic con el botón derecho del ratón en Resultados y seleccione Guardar todos los trazados como eDrawings.
3. En el cuadro de diálogo Guardar como, introduzca una ubicación en Guardar en y un Nombre de archivo. Haga clic en Guardar.
4. Abra el archivo en eDrawings.
