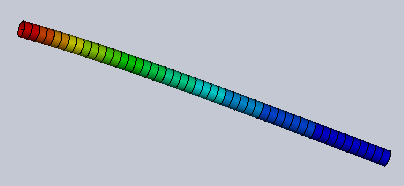

En los trazados de tensiones, las vigas disponen de resultados de nodos y de elementos. Al igual que sucedía en versiones anteriores, los trazados de elementos se muestran en secciones transversales cilíndricas.
Si la opción Renderizar perfil de viga del PropertyManager Trazado de tensiones está desactivada, el programa asigna el valor de máxima tensión del elemento y los componentes axiales. Por ejemplo, en Tensión axial y de flexión más alta, puede seleccionar Flexión más alta en dirección local 1 o Flexión más alta en dirección local 2.

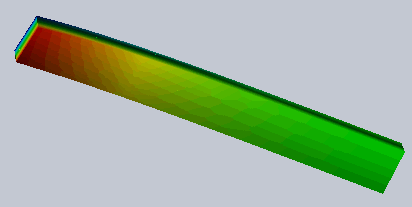

Si se selecciona la opción Renderizar perfil de viga en el PropertyManager Trazado de tensiones, las tensiones de flexión varían a lo largo de la sección transversal, así como a lo largo del eje de la viga. Por ejemplo, en Tensión axial y de flexión puede seleccionar Pliegue en dir. local 1 o Pliegue en dir. local 2; esto indica que los valores varían a lo largo de la sección.
Esta opción puede resultar lenta en estudios con un gran número de elementos de viga. Para mejorar el rendimiento en estos casos, se recomienda limitar la renderización de la viga a los resultados finales.
