Criação de um padrão de preenchimento excessivo

  1. Na árvore de projeto do FeatureManager, clique com o botão direito em Sobrepor padrão de preenchimento e clique em Cancelar supressão.
  2. Na árvore de projeto do FeatureManager, em Sobrepor padrão de preenchimento, selecione Corte-Extrusão3.
  3. Clique em Inserir > Padrão/Espelho > Padrão de preenchimento ou Padrão de preenchimento (barra de ferramentas Recursos).
  4. No PropertyManager, para Limite de preenchimento , selecione a face superior da placa.

  5. Para Layout do padrão, selecione Perfuração .
  6. Para Espaçamento da instância , digite 12,5.
  7. Para Ângulo do zigue-zague , digite 60.
  8. Se não for automaticamente selecionado, para Direção do padrão, selecione a aresta exibida.

  9. Para Margens , digite -30.

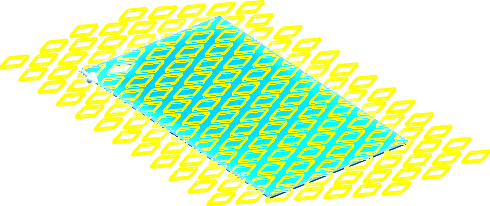

    No PropertyManager, em Layout do padrão, a Contagem de instâncias é 147. Essa é a quantidade total de cortes no padrão de preenchimento.

  10. No PropertyManager, clique em Validar contagem.

    A Contagem de instâncias muda para 94, pois apenas 94 cortes cruzam o modelo.

  11. Clique em .
  12. Na árvore de projeto do FeatureManager, clique em Preencher padrão2.

    O número 94 aparece na área de gráficos.

  13. Clique com o botão direito Padrão de preenchimento excessivo e clique em Suprimir .
