Criação de um padrão de preenchimento consumidor de instâncias

  1. Clique com o botão direito em Padrão de preenchimento consumidor de instâncias e clique em Cancelar supressão .
  2. Na árvore de projetos do FeatureManager, em Padrão de preenchimento consumidor de instâncias , selecione Corte-Extrusão4 e clique em Inserir > Padrão/Espelho > Padrão de preenchimento ou Padrão de preenchimento (barra de ferramentas Recursos).
  3. No PropertyManager, para Limite de preenchimento , na árvore de projetos do FeatureManager, selecione Esboço7.
  4. Para Layout do padrão, selecione Perfuração .
  5. Para Espaçamento da instância , digite 4.
  6. Para Ângulo do zigue-zague , digite 60.
  7. Para Margens , digite 0.

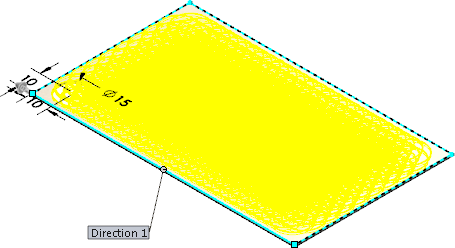

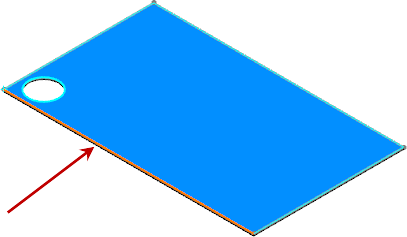

  8. Para Direção do padrão , selecione a aresta indicada.

    No PropertyManager, em Layout do padrão, a Contagem de instâncias é 467.

  9. Clique em .



  10. Na árvore de projeto do FeatureManager, clique em Padrão de Preenchimento3.

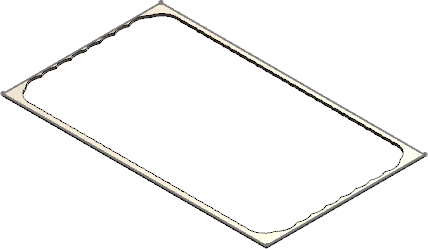

    A contagem de instâncias automaticamente valida e o valor 70 é exibida na área de gráficos porque apenas 70 parcial arestas circulares finalizada resultado sobre a geometria.

  11. Na árvore de projeto do FeatureManager, clique em Padrão de Preenchimento3e selecione Editar recurso.

    No PropertyManager, a Contagem de instâncias foi alterada para 70.

  12. Clique em .
