ドキュメント プロパティ - 断面図のラベル

このページを開くには:

図面を開いたまま、オプション （標準ツールバー）をクリックして ドキュメント プロパティ タブを選択し、次に ビュー (Views) > 断面（Section） を選択します。

全体的な設計規格

ﾍﾞｰｽ断面ﾋﾞｭｰ規格

線種

ソースのビューの断面線の種類と太さを設定します。

標準表示(コネクタ付)（Standard with connector）	ソースのビューで連続する断面線を表示します。
代替表示(コネクタなし)（Alternative without connector）	ソースのビューで分割された断面線を表示します。
標準表示(コネクタなし)（Standard without connector）	カット線の終端と、カット線内の方向が変化する場所に太線が表示されます。

断面矢印テキスト

ラベル オプション

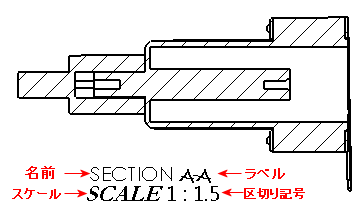

規格に従う	選択し、規格に従います。 選択解除した場合、ビュー ラベルのパラメータを変更します: 名前 ビュー ラベルのタイトル名を選択するか、独自のタイトルを入力します。 フォント（Font） ビュー ラベル内のタイトルのフォントを設定します。 ラベル（Label） 親ビューのラベルに対応する文字の外観を設定します。 フォント（Font） ビュー ラベル内のラベルのフォントを設定します。 回転（Rotation） ビューの回転角度の外観を設定します。 フォント（Font） ビュー ラベル内の回転角度のフォントを設定します。 スケール（Scale） スケールのラベルを選択するか、独自のラベルを入力します。 フォント（Font） ビュー ラベル内のスケールのフォントを設定します。 区切り記号（Delimiter） スケール表示オプションを設定します。 スケールを選択した区切り記号で区切られた 2 つの数値で表す場合: X:X X/X (X:X) (X/X) スケールを 2 つの値の比率（X が後に続く）で表示する場合は、# X を選択します。 スケールを非表示にする場合は、 <なし> を選択します。 フォント（Font） ビュー ラベル内の区切り記号のフォントを設定します。 スケールのコロン（:）やスラッシュ（/）の前後にあるスペース を削除 スケール ラベルのスペースを削除するよう選択します。     積重ね スケールの上に名前とラベルを積み重ねたビュー ラベルを表示します。     直線状テキスト 名前とラベルを同一線上に表示します。
ビューの上にラベルを表示	ビューの上にラベルを表示します。
新しいビューで位置ラベルを表示	選択すると、断面図と切断線に位置ラベルが自動的に追加されます。

レイヤー

断面/表示サイズ

断面表示の矢印サイズでスケール化	矢印がドキュメントのフォントに従っていない場合は、断面図にあわせて矢印先端部を自動的に断面図の文字の高さに設定できます。 矢印寸法を変更する場合は選択解除します。
スタイル	断面図の矢印タイプを設定します。 断面図の矢印タイプは、寸法の矢印タイプとは無関係に設定できます。

半断面

標準表示(コネクタ付)（Standard with connector）	両方の矢印を表示します。
代替表示(コネクタなし)（Alternative without connector）	1 つの矢印を表示します。

一般表示

断面図の切断線のショルダを表示しない。	選択（ショルダを非表示）
	選択解除（ショルダを表示）
