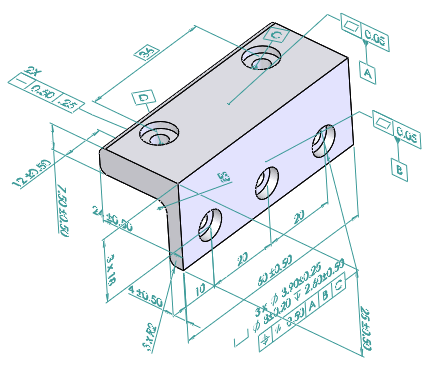

DimXpert Wymiarów dla części stanowi zbiór narzędzi, służących do stosowania wymiarów i tolerancji do części, zgodnie z wymogami normy ASME Y14.41-2003 oraz ISO 16792:2006. Tolerancje te można następnie wykorzystać za pomocą narzędzia TolAnalyst do wykonywania analiz stosu w złożeniach lub w późniejszej produkcji sterowanej komputerowo (CAM), w innych analizach tolerancji lub aplikacjach metrologicznych.
Należy ustawić Ogólny standard projektowania na ANSI (ASME) lub ISO w części .
Operacje
W narzędziu DimXpert Wymiarów operacje oznaczają operacje technologiczne. Na przykład w środowisku projektowania CAD tworzona jest operacja „skorupy”, która stanowi odmianę operacji „kieszeni” w technologii produkcji.
Obsługiwane operacje technologiczne:
- Dodanie
- Chamfer
- Stożek
- Walec
- Dyskretne typy operacji
- Zaokrąglenie
- Otwór z pogłębieniem walcowym
- Otwór z pogłębieniem stożkowym
- Otwór prosty
- Okrąg przecięcia
- Linia przecięcia
- Płaszczyzna przecięcia
- Punkt przecięcia
- Wrąb
- Płaszczyzna
- Kieszeń
- Szczelina
- Powierzchnia
- Szerokość
- Kula
