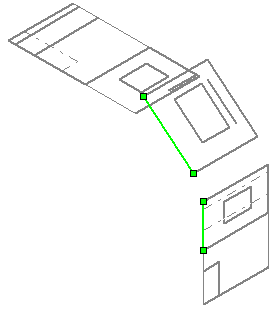

Esempio di conversione da 2D a 3D Il disegno originale viene importato in un documento di parte come Schizzo1. Le entità di schizzo nell'angolo inferiore sinistro diventano la vista Frontale. Quella in alto a sinistra diventa la vista Superiore. Quella in basso a destra diventa la vista Destra. Quella in alto a destra diventa una vista Ausiliaria. La vista Frontale si trova in basso a sinistra. Le viste Superiore, Destra e Ausiliaria vengono ripiegate perpendicolarmente alla vista Frontale. Una vista isometrica visualizza l'orientamento degli schizzi. Allineare i bordi sinistri degli schizzi Ausiliario e Superiore, quindi Destro e Ausiliario. Estrudere la funzione di base. Tagliare o estrudere le altre funzioni. In questo esempio, un foro rotondo, un foro rettangolare e un intaglio rettangolare vengono tagliati per completare la parte. Argomento principaleConversione da 2D a 3D Panoramica di conversione da 2D a 3D Barra degli strumenti da 2D a 3D Importazione di disegni in documenti di parte Estrazione di schizzi Allineamento degli schizzi Estrusione da 2D a 3D Taglio da 2D a 3D Altri strumenti di conversione
