Symmetrielager für Volumenmodelle

Bei Volumenmodellen sollte sich keine Fläche, die mit einer Symmetrieebene übereinstimmt, in ihre Normalrichtung bewegen können. Der Lagertyp Symmetrie wendet diese Bedingung automatisch auf alle ausgewählten Flächen an. Die Ebenen der Symmetrie sollten orthogonal zueinander sein.

Symmetrie erfordert, dass Geometrie, Lager, Lasten und Materialeigenschaften symmetrisch sind. Im Allgemeinen ist die Verwendung von Symmetrie für Knick- und Frequenzstudien nicht empfohlen.

Nachfolgend werden einige Beispiele von Modellen aufgeführt, die in Bezug auf eine oder mehrere Ebenen symmetrisch sind.

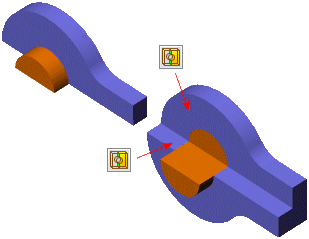

Dieses Modell ist symmetrisch in Bezug auf eine Ebene. Sie können eine Hälfte des Modells analysieren. Wenden Sie den Lagertyp Symmetrie auf die Symmetrieflächen an.
Dieses Modell ist symmetrisch in Bezug auf zwei Ebenen. Sie können ein Viertel des Modells analysieren. Wenden Sie den Lagertyp Symmetrie auf die Symmetrieflächen an. Falls das Modell symmetrisch um drei Ebenen ist, können Sie ein Achtel des Modells analysieren.
Dieses Modell ist achsensymmetrisch. Wenn die Lasten von der Art sind, dass die Abschnitte sich nicht normal zu ihren Ebenen verformen können, (zum Beispiel Drucklasten, die radial wirken), können Sie einen Sektor analysieren. Verwenden Sie einen Winkel für den Sektor, der durch 360o teilbar ist. Sie sollten aber einen nicht zu kleinen Winkel wählen, da dies zu einer schlechten Vernetzung führen kann. Wenn tangentiale Lasten existieren und die Abschnitte sich normal zu ihren Ebenen verformen können, verwenden Sie die zyklische Symmetrie.
