Bei Schalenmodellen setzt der Lagertyp Symmetrie voraus, dass die Flächen, die mit Symmetrieebenen übereinstimmen, sich nicht in die Normalrichtung bewegen und nicht um die beiden anderen orthogonalen Richtungen rotieren können. Die Ebenen der Symmetrie sollten orthogonal zueinander sein.
Bei Blechen werden Symmetrielager auf die Flächen, die mit den Symmetrieebenen des Modells übereinstimmen, entlang der Modelldicke angewendet. Die Symmetrieebene ist immer senkrecht zur Schalenoberfläche, wo Symmetrie angewendet wird. Die Schalenoberfläche wird um die Symmetrieebene gespiegelt.
Verwenden Sie die Einspannung
Symmetrie unter
Erweitert im PropertyManager
Einspannung, um ein Symmetrielager auf Schalenflächen oder Schalenkanten anzuwenden. Die Schalenkanten müssen planar sein. Die Schalenflächen müssen auf orthogonalen Ebenen der Symmetrie liegen.
Symmetrie erfordert, dass Geometrie, Lager, Lasten und Materialeigenschaften symmetrisch sind. Im Allgemeinen ist die Verwendung von Symmetrie für Knick- und Frequenzstudien nicht empfohlen.
Die folgenden Beispiele erläutern, wie Symmetrielager auf die unterschiedlichen Geometrien angewendet werden:
Mit Schalenelementen vernetzte Bleche
Ebenensymmetrie

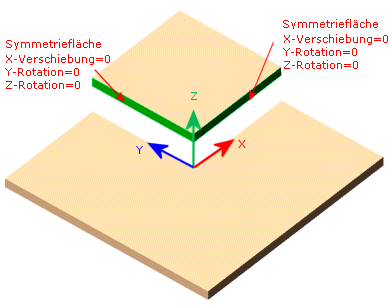

Dieses Modell ist symmetrisch über zwei Ebenen. Sie können ein Viertel des Modells analysieren. Das Lager Symmetrie wendet die Translations- und Rotationsbedingungen automatisch auf die ausgewählten Flächen an. Die Flächen müssen orthogonal zueinander sein.
Achsensymmetrie

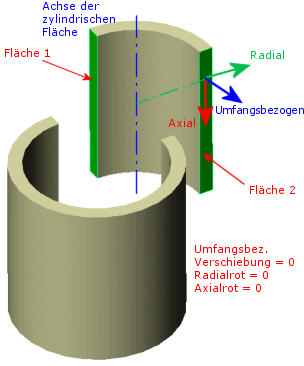

Dieses Modell ist achsensymmetrisch. Sie können die Hälfte oder ein Viertel des Modells analysieren. Das Lager Symmetrie wendet die Translations- und Rotationsbedingungen automatisch auf die ausgewählten Flächen an.
Oberflächen
Ebenensymmetrie

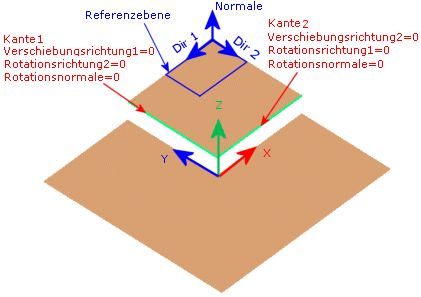

Dieses Oberflächenmodell ist symmetrisch über zwei Ebenen. Sie können ein Viertel des Modells analysieren. Wenden Sie einen Lagertyp Symmetrie auf die Schalenkanten an. Die ausgewählten Kanten müssen orthogonal zueinander sein.
Die Symmetrieebene ist immer senkrecht zur planaren Oberfläche, zu der die ausgewählte Kante gehört. Die Schalenoberfläche wird um die Symmetrieebene gespiegelt.
Achsensymmetrie

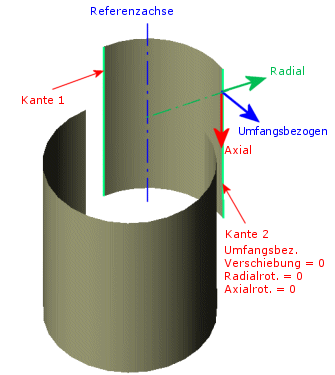

Dieses Oberflächenmodell ist achsensymmetrisch. Sie können die Hälfte oder ein Viertel des Modells analysieren. Wenden Sie einen Lagertyp Symmetrie auf die Schalenkanten an.
