매번 중심선을 선택하지 않고도 여러 개의 반경 또는 지름 치수를 작성할 수 있습니다. 이런 유형의 치수 작성은 다수의 지름 치수가 필요한 회전 형상의 스케치를 만들 때 유용합니다.
 |
| 여러 반경 치수 |
 |

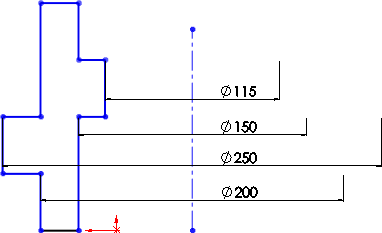

| 여러 지름 치수 |
-
중심선과 선 또는 점이 있는 스케치에서 지능형 치수
(치수/구속조건 도구 모음) 또는 을 클릭합니다.
- 중심선과 선 또는 점을 선택합니다.
- 반경을 만들려면 포인터를 중심선 가까이로 이동합니다.지름을 만들려면 포인터를 중심선 멀리 이동합니다.
-
클릭하여 치수를 부가합니다.
지름 기호를 삽입하려면 치수 PropertyManager의 치수 텍스트 아래에서
을(를) 클릭합니다.
포인터가
(원형 치수)과(와)
(지름 치수)으(로) 바뀝니다.
- 스케치에서 다른 선이나 점을 선택하여 다른 치수를 작성합니다.
