프로파일 방향
|
경로
 를 따라 스윕되는 프로파일 의 방향을 조절합니다. |
| |
|
|
경로따라
|
단면이 항상 경로와 같은 각도를 유지합니다.
 |
 |

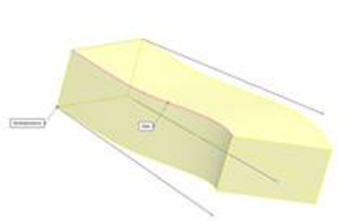

| 경로따라의 예 |
경로따라를 선택하면, 이 옵션들은 경로를 따라 작고 균일치 않은 곡률 굴곡이 있어 프로파일이 잘못 맞춰졌을 때 프로파일을 보정해 줍니다.
|
|
일정한 상수 유지
|
경로의 탄젠트 벡터에 상관 없이 단면이 항상 시작 단면에 평행을 유지합니다.
 |
 |

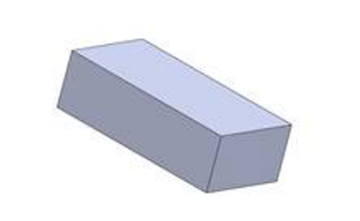

| 일정한 상수 유지의 예 |
여러 프로파일이 있는 경우 단면은 항상 시작 단면에 평행을 유지합니다.
|
|
| |
프로파일 꼬임
|
경로를 따라 꼬임을 적용합니다. 다음 중 하나를 선택합니다.
|
없음
|
(2D 경로에만 해당) 프로파일을 경로에 수직으로 맞춥니다. 보정이 적용되지 않습니다.
 |
 |

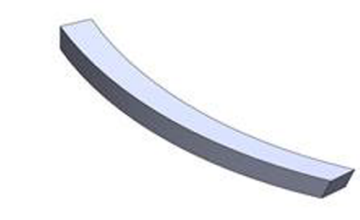

| 경로따라 및 없음(꼬임)의 예 |
|
|
최소 꼬임
|
(3D 경로에만 해당) 프로파일 경로를 따라 꼬임을 최소화하도록 보정을 적용합니다.
 |
 |

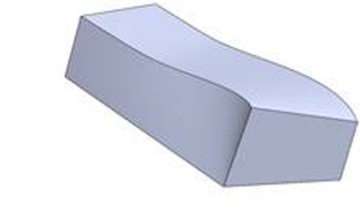

| 경로따라 및 최소 꼬임의 예 |
|
|
경로와 제1 안내 곡선 따라
|
경로와 제1 안내 곡선 따라를 선택하면 중간 단면의 꼬임이 경로부터 제1 안내 곡선까지의 벡터로 결정됩니다. 수평 평면과 벡터 사이의 각도는 모든 중간 단면의 스케치 평면에서 일정하게 유지됩니다. 하나 이상의 안내 곡선을 선택한 경우 사용할 수 있습니다.
 |
 |

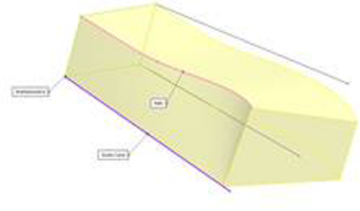

| 경로따라 및 최소 꼬임(하나의 안내 곡선 선택)의 예 |
 |
 |

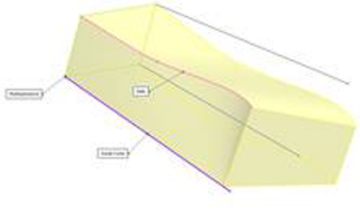

| 경로따라 및 제1안내 곡선따라(하나의 안내 곡선 선택)의 예 |
|
|
제1, 제2 안내 곡선따라
|
제1, 제2 안내 곡선따라를 선택하면 중간 단면의 꼬임이 제1 안내 곡선에서 제2 안내 곡선까지의 벡터로 결정됩니다. 수평 평면과 벡터 사이의 각도는 모든 중간 단면의 스케치 평면에서 일정하게 유지됩니다.
 |
 |
| 경로따라 및 최소 꼬임(두 개의 안내 곡선 선택)의 예 |
 |
 |
| 경로따라 및 제1안내 곡선따라(두 개의 안내 곡선 선택)의 예 |
 |
 |
| 경로따라 및 제1, 제2 안내 곡선 따라(두 개의 안내 곡선 선택)의 예 |
|
|
꼬임 각도 지정
|
경로를 따라 프로파일의 꼬임을 정의합니다. 각도, 반경 또는 회전을 선택합니다.
 |
 |

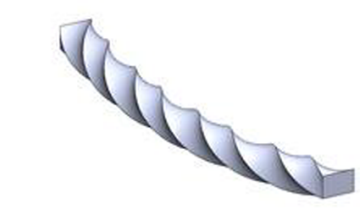

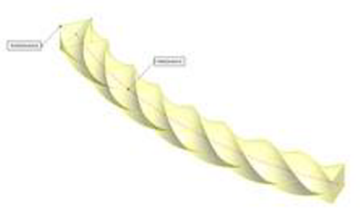

| 꼬임값이 2.00회전인 경로따라의 예 |
| 닫힌 경로의 경우 꼬임값은 여러 개의 완전 회전(예: 360도 또는 6.2831 반경)과 동일해야 합니다. |
 |
 |
| 꼬임값이 2.00회전인 일정한 상수 유지의 예 |
|
|
방향 벡터  지정
|
방향 벡터를 지정할 평면, 평면 면, 선, 모서리선, 원통, 축, 꼭지점 등을 선택합니다. 일정한 상수 유지와 함께 사용할 수 없습니다.
 |
 |
| 방향 벡터 지정(미리보기의 짧은 파란색 줄)을 사용한 경로따라의 예 |
|
|
인접 면에 탄젠트
|
스윕을 기존 지오메트리에 첨부할 때 사용 가능합니다. 프로파일에서 인접 면 탄젠트를 만듭니다.
|
|
자유형
|
(3D 경로에만 해당) 경로를 따라 프로파일을 스윕할 때 경로의 곡률을 기준으로 동일한 각도를 유지하도록 피벗합니다. 예기치 않은 결과가 발생할 수 있습니다.
 |
 |

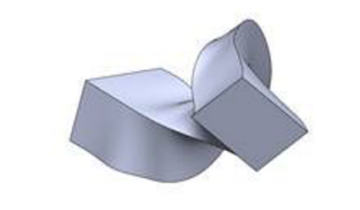

| 경로따라 및 자유형(꼬임)의 예 |
|
|
| |
탄젠트면 병합
|
스윕 프로파일에 접선 부분이 있을 경우 이 옵션을 선택하면 결과 스윕에서 해당 곡면이 접하게 됩니다. 평면, 원통형, 또는 원추형 모양이 될 수 있는 면은 유지됩니다. 다른 인접 면은 병합되고 프로파일이 인접하게 됩니다. 스케치 원호는 자유 곡선으로 전환될 수 있습니다. 안내 곡선을 사용하는 경우에는 아무 효과가 없습니다. |
| |
미리보기 표시
|
스윕의 음영 미리보기를 표시합니다. 프로파일과 경로만을 표시하려면 이 옵션을 선택하지 않습니다. |
