Özel Semboller Oluşturma

Bir SOLIDWORKS teknik resmindeki çoğu detaylandırma, tablo ve ölçümlendirmede kullanmak üzere özel semboller oluşturabilirsiniz.

Başlamadan önce, sürücü harfi:\lang\english dizininde bulunan orijinal sembol dosyasını (gtol.sym) yedeklemeniz gerekir. Dosyaya gözatın, dosyanın bir kopyasını oluşturun ve gerekirse alabileceğiniz farklı bir dizine kaydedin.

Sembol Özelleştirme

Bu örnekte, gtol.sym dosyasındaki iki daire ve altı çizgiden oluşan bir 3. açı yansıtma sembolü oluşturun.

Bu sembolü özelleştirmek için:

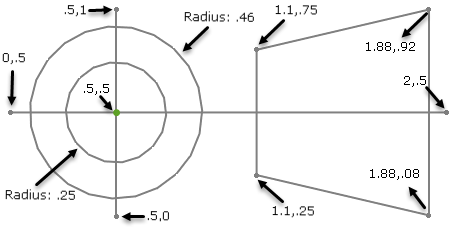

  1. 1 x 1 hayali kare ızgarasında, 3. açı yansıtma sembolünü gösterilen şekilde ölçümlendirin:
  2. 3. açı yansıtma sembolünü oluşturan kodu gtol.sym dosyasına eklemek için bu çizgileri yeni veya mevcut bir kategoriye ekleyin:

*THIRD, Third Angle Projection
A,CIRCLE .5,.5,.25
A,CIRCLE .5,.5,.46
A,LINE 0,.5,2,.5
A,LINE .5,0,.5,1
A,LINE 1.1,.25,1.1,.75
A,LINE 1.1,.25,1.88,.08
A,LINE 1.1,.75,1.88,.92
A,LINE 1.88,.08,1.88,.92
    Formatı tam olarak belirtilen şekilde izleyin ve boşluk eklemeyin ya da çıkarmayın.
  3. Dosyayı kaydedin ve SOLIDWORKS'ten çıkın.
  4. SOLIDWORKS yazılımını yeniden başlatın.
  5. Bir teknik resim açın.
  6. Not (Detaylandırma araç çubuğu) veya Ekle > Detaylandırmalar > Not öğesine tıklayın.
  7. PropertyManager'da, Metin Formatı altında Simge Ekle'ye tıklayın.
  8. Açılır pencerede, Diğer Semboller 'e tıklayın.
  9. Sembol iletişim kutusunda:
    1. Kullandığınız kategoriyi bulun.
    2. Fareyle 3. açı yansıtma sembolünün üzerine gelin.
    3. Sembolü seçin ve Tamam'a tıklayın.

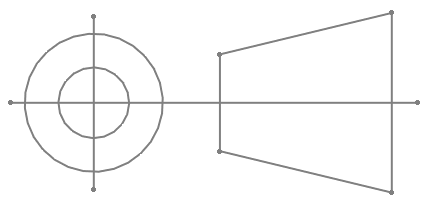

    Simgenizi ve açıklamayı göreceksiniz. Örneğin:

    <SCR-THIRD>, semboller ölçümlendirmelere eklendiğinde görüntülenen etikettir.
    Teknik resmi başkalarıyla paylaşırsanız bu kişilerin özelleştirdiğiniz sembolleri görüntüleyebilmeleri için gtol.sym dosyanıza ihtiyacı olur.

GTOL.SYM Dosyasını Anlama

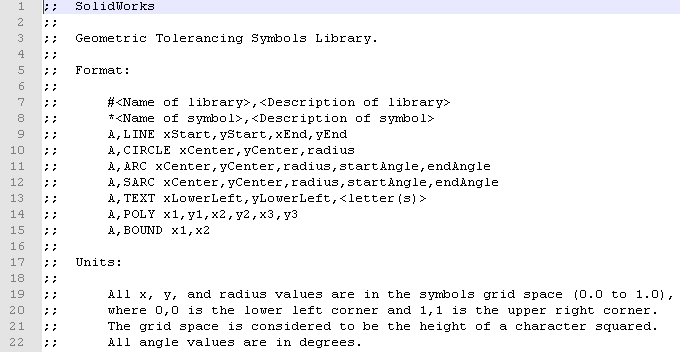

gtol.sym dosyasının üst kısmında, sembolleri yapmak için kullanılan formatın ve birimlerin açıklandığı bir bölüm vardır.

Dosyada, sembol kategorileri birlikte gruplanır ve her kategori birden çok kütüphane ve sembol içerir.

Kütüphaneler şu şekilde biçimlendirilir: #<Kütüphanenin adı>,<Kütüphanenin açıklaması>.

Semboller şu şekilde biçimlendirilir: *<Sembolün adı>,<Sembolün açıklaması>.

"A" harfiyle başlayan satırlar, bir sembolün geometrik şeklinin bir kısmını tanımlar. Sembollerde genellikle bu satırlardan birden fazla bulunur.

BOUND, gtol.sym dosyasındaki semboller için bir kontrol değişkenidir. Sınırlar, notlarda ve ölçümlendirmelerde metin satırındaki bir sembolün yatay aralığını kontrol eder.

Noktalı virgüller, yorum yapılan satırların önüne yerleştirilir (bu satırlar yoksayılır).

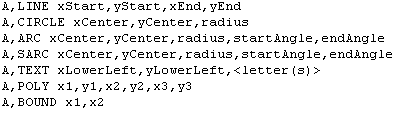

Semboller; çizgiler, yaylar, daireler, devamlı çizgiler ve alfasayısal karakterler içerebilen geometrik şekillerden oluşur. Bu şekillerin formatları şöyledir:

Semboller, bir 1 x 1 hayali kare ızgarasında tanımlanır; burada 0,0 değeri sol alt köşeyi, 1,1 değeri de sağ üst köşeyi belirtir. Bununla birlikte, semboller bu kılavuzla sınırlı değildir. 1,0'dan büyük ve 0,0'dan küçük sayılar da kullanabilirsiniz.

Burada, koordinatları 0,0 ile 1,1 arasında olan bir kare ızgara örneği görüyorsunuz:

Bir çizginin bir kare ızgarada tanımlanmasına ilişkin örnek:
