Alan Taraması veya Katı Dolgu Ekleme

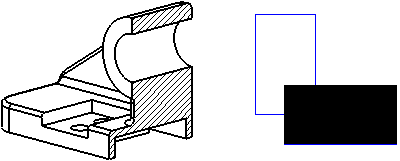

Teknik resimlerde, otomatik tarama almayan sınırlar içinde tarama desenlerini veya katı dolguları ekleyebilir, düzenleyebilir ve silebilirsiniz.

Bir alan taraması veya katı dolgu eklemek için:

  1. Teknik resim belgesinde bir model yüzü, kapalı çizim profili segmenti veya model kenarları ve çizim objeleri kombinasyonu ile bağlanan bir bölge seçin. Birden fazla seçim yapabilirsiniz.
    Sınır olarak birden fazla yüz ve kapalı çizim profili
    Bölge olarak model kenarları ve çizim objeleri
  2. Alanı Tara/Doldur (Detaylandırma araç çubuğu) veya Ekle > Detaylandırmalar > Alanı Tara/Doldur öğesine tıklayın.
    Alanı Tara/Doldur'u 1. adımdan önce veya sonra tıklayabilirsiniz.
  3. Alanı Tara/Doldur PropertyManager'ında seçenekleri belirleyin.
  4. öğesine tıklayın.
    Alan taraması veya katı dolgu, seçili alanda görüntülenir.



    Çizim profilinin şeklini ve boyutunu değiştirdiğinizde, alan, değiştirilen profilini doldurmak için güncellenir.

Alan Taraması veya Katı Dolguyu Düzenleme

  1. Grafik alanında alan taramasını veya dolgusunu tıklayın.
  2. Alanı Tara/Doldur PropertyManager'ında seçenekleri ayarlayın ve PM_OK.gif öğesine tıklayın.

Alan Taraması veya Katı Dolguyu Silme

Grafik alanında aşağıdakilerden birini yapın:
  • Alan taramasına veya dolguya sağ tıklayın ve Sil'e tıklayın.
  • Alan taramasına veya dolguya tıklayın ve Delete tuşuna basın.
Alan taraması veya dolgu silindiğinde çizili profiller silinmez.
