Teknik Resme Delik Bilgileri Ekleme

Standart teknik resim görünümlerinde ve kesit görünümlerinde delik bilgileri ekleyebilirsiniz.

1. Delik Bilgisi (Detaylandırma araç çubuğu) veya Ekle > Detaylandırmalar > Delik Bilgisi öğesine tıklayın.
   İmleç şekline dönüşür.

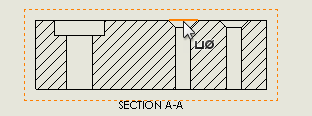

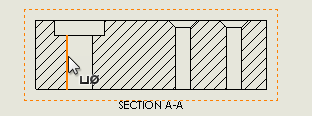

2. Deliğin kenarını tıklayın, ardından delik bilgisini yerleştirmek için grafik alanını tıklayın.

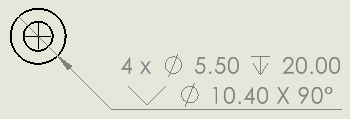

   Bir Delik Bilgisi eklenir ve Ölçümlendirme PropertyManager'ı görünür. Bilgide bir çap sembolü ve delik çapının ölçümlendirmesi bulunur. Deliğin derinliği biliniyorsa bilgide ayrıca derinlik sembolü ve derinliğin ölçümlendirmesi bulunur. Delik, Delik Sihirbazı'nda oluşturulursa delik bilgisi, konik havşa ölçümlendirmeleri veya delik örneklerinin sayısı gibi ek bilgiler içerir.


3. Delik bilgisini Ölçümlendirme PropertyManager'ında düzenleyin.

   Duyarlılık belirtebilir, bir ok stili seçebilir veya metin ekleyebilirsiniz. Ancak, deliğin boyut ve tipi için ölçümlendirme ve sembolleri korumanız gerekir.

   Delik, Delik Sihirbazı ile oluşturulduysa delik bilgisine eklemek üzere Bilgi Değişkenleri listesine erişmek için Ölçümlendirme PropertyManager'ında Bilgi Değişkenleri öğesine tıklayabilirsiniz.

   ANSI inç standardındaki bir dış vida deliğine bir delik bilgisi iliştirirseniz ve geçerli teknik resim birimleri milimetre ise, matkap yarıçapı ve delik derinlikleri mm cinsinden raporlanır ancak diş tanımı ANSI inç boyut belirtimini korur. Bilgi Değişkenleri iletişim kutusunda diş tanımını diğer değişkenlerle değiştirmek isteyebilirsiniz.

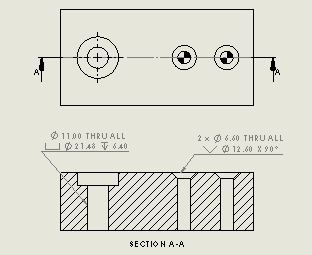

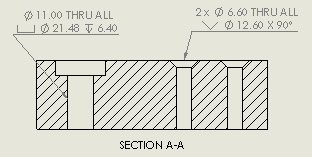

4. Ek delik bilgileri eklemek için 2'den 4'e kadar olan adımları tekrarlayın ve ardından öğesini tıklayın.
   Ölçümlendirmeyi çeşitli formatlarda görüntülemek için ölçümlendirmeyi sağ tıklayın, Görünüm Seçenekleri'ni, ardından bir seçeneği tıklayın: Çap Olarak Göster, Yarı Çap Olarak Göster, Doğrusal Olarak Göster, Parantezleri Göster veya Teftiş Olarak Göster.

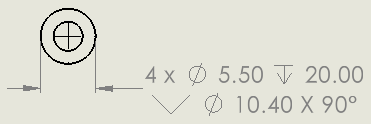

   Görünüm Seçenekleri > Doğrusal Olarak Göster
