Teknik Resimlere Çizim Resmi Ekleme

Teknik resme bir çizim olarak (.bmp, .gif, .jpg, .jpeg, .tif ve .wmf dosya tipleri) resim ekleyebilirsiniz.

Bir teknik resme bir resim eklemek için:

  1. Çizim Resmi öğesine (Çizim araç çubuğu) tıklayın veya Ekle > Resim öğesine tıklayın.
  2. İletişim kutusunda bir resim dosyasını seçin ve 'a tıklayın.
  3. Çizim Resmi PropertyManager'ında seçenekleri belirleyip öğesini tıklayın.
Resimler, (0,0) koordinatları teknik resimde (0,0) konumunda (sol alt köşe) olacak şekilde eklenir.
  • Resimleri grafik alanında sürükleyebilir ve yeniden boyutlandırabilirsiniz.
  • Resimlerin konumunu, boyutunu, dönüşünü ve şeffaflığını Çizim Resmi PropertyManager'ında denetleyebilirsiniz.
  • PropertyManager'ı açmak ve sürüklemeyi etkinleştirmek için, resmi çift tıklayın.

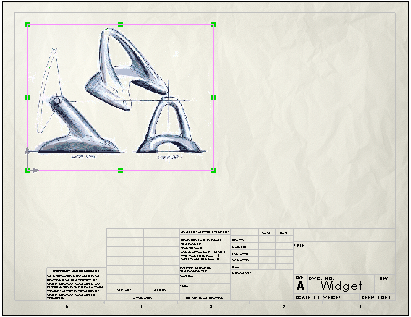

Örnek: Teknik Resimlerde Çizim Resmi Kullanma
