Router les fils

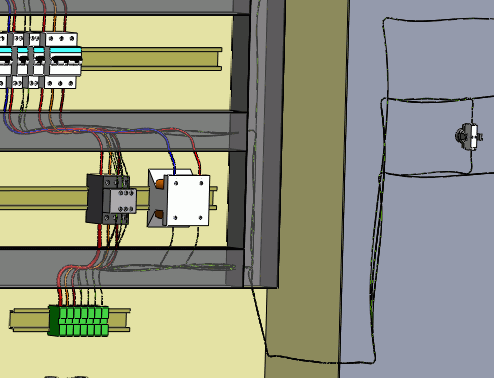

Le routage des fils consiste à générer une représentation graphique en 3D du parcours des fils au sein de votre installation électrique.
Le routage peut être rendu possible grâce aux axes de routage et aux points de connexion présents sur les composants.
La ségrégation permet de gérer les impératifs de passage des fils.
Par routage des fils, il faut entendre routage des fils et des brins de câble.
|
SOLIDWORKS Electrical 3D : Router les fils
Menu : Outils > SOLIDWORKS Electrical > Router les fils |
Au lancement de la commande, le panneau ancrable de gauche se modifie et affiche les options de la commande.
Plusieurs de ces paramètres sont enregistrés dans le fichier SOLIDWORKS Electrical, ils sont spécifiques à celui-ci. Les autres sont enregistrés dans le registre et sont communs à tous les fichiers SOLIDWORKS Electrical.
Analyse du routage
Afficher les erreurs : Cette option, lorsqu'elle est activée, affiche une nomenclature à la fin du routage. Cette nomenclature affiche toutes les erreurs de routage. Cliquez sur le bouton Aide sur une ligne du rapport pour obtenir des informations sur l'erreur.
Sélection du type de routage
SOLIDWORKS : Permet de router les fils tels que gérés par SOLIDWORKS, en tenant compte du diamètre des fils.
Routage Esquisse 3D : Permet de router les fils sous forme d'esquisse 3D. Ce mode est plus rapide et préférable si le routage n'est pas permanent.
Sélection du type de rendu
Utiliser des splines : Assure un rendu maximal du routage des fils à l'aide de courbes (splines). Lorsque vous utilisez des splines dans le chemin de routage, vous pouvez ajouter manuellement des points dessus pour améliorer le routage.
Utiliser des lignes : Génère le routage des fils à l'aide de droites. Lorsque ce mode est sélectionné, la case à cocher Coins arrondis permet de générer automatiquement des arrondis à l'extrémité de ces droites.
Composants à router
Tous les composants : Permet de lancer le routage sur l'ensemble des composants présents dans l'assemblage.
Composants sélectionnés : Permet de lancer le routage sur une partie des composants. Sélectionnez les composants dans la zone graphique. Seuls les fils connectés sur cette sélection de composants seront routés.
Paramètres de routage
Le premier paramètre vous permet de saisir la distance entre deux chemins de routage.
Le second paramètre vous permet de saisir la distance entre un point de connexion et un chemin de routage.
Le troisième paramètre permet de gérer la distance entre deux fils.
Le graphe permet rapidement d'avoir une vision des connexions entre composants. Deux boutons sont disponibles : un pour l'affichage, l'autre pour la suppression.
