Miglioramenti generali nell'uso

L'interfaccia utente è stata migliorata per migliorare la produttività.

Miglioramento Interfaccia utente
In Strumenti > Opzioni > Opzioni del sistema > Importa , le descrizioni dei comandi forniscono ulteriori informazioni. Passare il mouse sopra per visualizzare le informazioni.
Quando si trascina un file non SOLIDWORKS in un file di parte, una descrizione dei comandi permanente richiede di tenere premuto il tasto Alt per accedere alla finestra di dialogo Opzioni di importazione per il tipo di file. Rilasciare il file per aprire la finestra di dialogo.
Quando si importano modelli di mesh con il Formato file STL/OBJ/OFF/PLY/PLY2, si apre la scheda CommandManager appropriata. Se si importano modelli di mesh come corpi solidi o corpi di superficie, viene visualizzata la scheda Migrazione dati del CommandManager. Se si importano file mesh come corpi grafici, viene visualizzata la scheda Modellazione mesh del CommandManager.

Se le schede non vengono visualizzate automaticamente, una notifica richiede di utilizzare la scheda appropriata per modificare il modello importato.
In Strumenti > Opzioni > Opzioni del sistema > Importa , il testo avvisa che le opzioni Esegui automaticamente Diagnostica di importazione - Riparazione ed Esegui controllo entità completo e ripara gli errori non si applicano ai file STL.
La finestra di dialogo importazione DXF/DWG mostra le opzioni in una posizione più visibile e ha un'interfaccia utente migliorata.
Quando si importa un disegno in un file di parte, una descrizione dei comandi indica la barra degli strumenti da 2D a 3D. La descrizione scompare quando si fa clic nell'area grafica.
Nella barra degli strumenti Allineamento, una descrizione dei comandi indica quando le entità selezionate sono allineate. In precedenza, non c'era alcuna indicazione. Ciò consente di allineare i file 2D che vengono importati e utilizzati come riferimenti per creare la geometria 3D.
È possibile aggiungere commenti ai set di selezione e visualizzarli nella cartella Commenti nell'albero di disegno FeatureManager®.

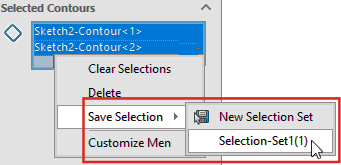

Nelle caselle di gruppo dei PropertyManager è possibile selezionare le entità, fare clic con il pulsante destro del mouse e salvarle nei set di selezione.
