Je nach Austragungskomponente können Sie eines der folgenden Profile auswählen:
- Ein Skizzenprofil erstellt eine Austragung (Basis, Aufsatz, Schnitt oder Oberfläche) durch Verschieben eines 2D-Profils auf einer 2D- oder 3D-Skizzenbahn.
Wenn Sie ein mittiges Pfadprofil verwenden, können Sie eine bidirektionale Austragung erstellen.
Sie können Flächen, Kanten und Kurven direkt aus Modellen als Austragungsprofile auswählen. Erweiterte Auswahl wird mit Aufsatz-, Basis-, Schnitt-, Oberflächen- und Baugruppen-Schnitt-Austragungs-Features unterstützt.
Folgende Optionen sind verfügbar:
- Flächen aus Modellgeometrie.
- Eine einzelne Kante oder Kurven der Referenzgeometrie, die einen glatten, geschlossenen Kurvenzug enthalten.
- Eine Gruppe von Kanten oder Kurven, die als Kurvenzug mit dem SelectionManager ausgewählt werden.
 |
 |
 |

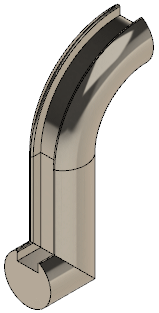

| Fläche für Skizzenprofil auswählen |
Mit dem SelectionManager Skizzenprofil Kanten für die Auswahl auswählen |
Austragungs-Feature |
- Ein kreisförmiges Profil erzeugt einen Volumenstab oder einen Hohlschlauch entlang einer Skizzenlinie, -kante oder -kurve, und zwar direkt auf einem Modell, ohne die Profile skizzieren zu müssen.
- Ein Volumenkörperprofil erstellt eine Schnittaustragung mittels eines Werkzeugkörpers und einer Bahn, z. B. zur Erstellung eines Schnitts um einen zylindrischen Körper.
