PropertyManager für den Gewindebolzenassistenten

Der PropertyManager für den Gewindebolzenassistenten wird angezeigt, wenn Sie eine Gewindebolzenkomponente erstellen oder bearbeiten.

So öffnen Sie diesen PropertyManager:

Klicken Sie in einem Teil auf Gewindebolzenassistent (in der Features-Symbolleiste) oder auf Einfügen > Features > Gewindebolzenassistent .

Typ des Gewindebolzens

Erzeugt einen Gewindebolzen auf einem zylindrischen Körper Eine Kante oder zylindrische Teilfläche auswählen, um einen Gewindebolzen zu erzeugen.
Erstellt einen Gewindebolzen auf einer Oberfläche. Geben Sie auf der Registerkarte Gewindebolzen die Gewindebolzen-Parameter an. Wählen Sie auf der Registerkarte Position eine Fläche aus, um den Bolzen zu positionieren.

Die Registerkarten Gewindebolzen und Position

Verfügbar, wenn Sie auf Gewindebolzen auf einer Oberfläche erstellen in Typ des Gewindebolzens klicken.
Registerkarte Gewindebolzen Gibt Werte für Welle und Gewinde an.
Registerkarte Position Positioniert den Gewindebolzen auf der Fläche. Sie können nur einen Bolzen pro Feature positionieren.

Kante

Verfügbar, wenn Sie auf Einen Gewindebolzen auf einem zylindrischen Körper erstellen klicken.
Kante Wählen Sie eine externe Kante auf einem zylindrischen Körper aus, um einen Gewindebolzen zu erzeugen.

Schaftdetails

Nur verfügbar für Gewindebolzen auf einer Oberfläche erstellen in der Registerkarte Gewindebolzen.
Schaftlänge Gibt die Länge der Welle an.
Wellendurchmesser Gibt den Durchmesser der Welle an.

Norm

Geben Sie die Bemaßungsnorm, den Gewindetyp und die Gewindegröße an. Der Hauptdurchmesser wird basierend auf den Einstellungen aktualisiert.

  Norm Gibt den Bemaßungsstandard an, z. B. ANSI Metrisch oder ISO.
  Typ Gibt den Gewindetyp an, z. B. Maschinengewinde.
  Größe Gibt die Gewindegröße an.
Hauptdurchmesser Gibt den Hauptdurchmesser des Gewindes an. Der Typ und die Größe steuern diesen Wert.

Gewinde

  Endbedingung Verlängert das Gewinde von der Startkante bis zur angegebenen Endbedingung.
Gewindetiefe Verfügbar, wenn Sie Blind für Endbedingung auswählen. Gibt die Gewindelänge entlang der Gewindestange ab der Startkante an.
  Gewindeklasse Gibt eine Gewindeklassenpassung an, die die Lockerheit oder Festigkeit von externen Gegengewinden misst. Sie können diese Informationen für Bohrungsbeschreibungen in Zeichnungen abrufen und verwenden.

1A

Loser kommerzieller Sitz für einfache Montage und Demontage

2A

Mittlerer Sitz

3A

Fester Sitz für eine enge Passung zwischen den Verknüpfungsteilen

Unterschnitt

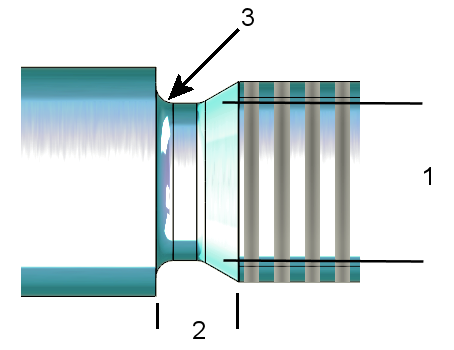

Erzeugt eine Unterschneidung am Ende des Gewindeteils des Gewindebolzens, um Freiraum zu schaffen. Die Standardwerte basieren auf den Auswahlen unter Standard, Sie können diese Werte jedoch überschreiben und anpassen.

Durchmesser des Hinterschnitts 1
Unterschneidungstiefe 2
Unterschneidungsradius 3
Standardwerte wiederherstellen Überschreibt die Werte in den Feldern und setzt diese auf die Standardwerte zurück. Die Hintergrundfarbe der Felder ist weiß für den Standardwert und gelb für den außer Kraft gesetzten Wert.
