Erstellen eines ausgeschnittenen Gewindes

Sie können auf einem Gewindeprofil jede Form oder Größe auswählen. Das Gewindeprofil wird nicht durch den Durchmesser einer Bohrung oder Welle bestimmt.

So erstellen Sie ein ausgeschnittenes Gewinde:

  1. Öffnen Sie ein Modell mit einem zylindrischen Teil und klicken Sie auf Einfügen > Features > Gewinde .

  2. Wählen Sie im Grafikbereich eine runde Kante aus.
  3. Legen Sie im PropertyManager unter Spezifikation Werte für Folgendes fest:
    1. Wählen Sie für Typ die Option Metric Die aus.
    2. Legen Sie die Größe mit M6x1.0 fest.
  4. Klicken Sie für die Option Gewindemethode auf Ausgeschnittenes Gewinde.

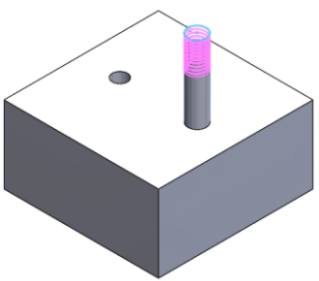

    Die Farbe der Vorschau variiert je nach Einstellungen Farbschema in Systemoptionen unter Temporäre graphische Darstellung, Material entfernen und Material hinzufügen.

    Die Standardfarben sind rosa für ausgeschnittene Gewinde und grün für extrudierte Gewinde.

  5. Stellen Sie die Startposition der Gewindeposition ein:
    1. Klicken Sie auf Offset.
    2. Klicken Sie auf Richtung umkehren .
    3. Legen Sie den Offset-Abstand mit 1.00 mm fest.

    Die Skizzenkontur befindet sich immer auf der Ebene vorne.

  6. Klicken Sie unter Endbedingung auf Gewindelänge beibehalten.

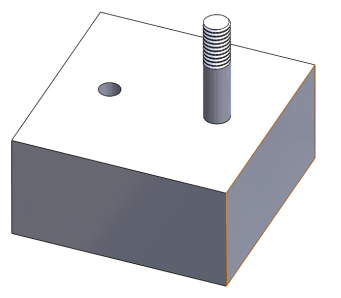

    Mit dieser Option wird das Gewinde in einer konstanten Länge von der Startoberfläche gehalten.

  7. Klicken Sie auf .
