Vorschau und Entfernen von Bereichen

Dieses Beispiel führt Sie durch die Vorschau-Optionen für das Schneidwerkzeug.

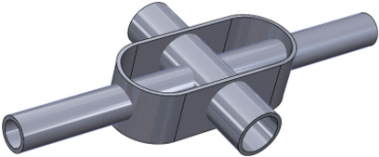

So entfernen Sie Bereiche mit dem Schneidwerkzeug:

  1. Klicken Sie bei geöffnetem Teil auf Schneiden (Features-Symbolleiste) oder auf Einfügen > Features > Schneiden.
  2. Führen Sie im PropertyManager folgende Schritte durch:
    1. Wählen Sie im Flyout-Baum im FeatureManager Schale 1, Linear-Austragen-Dünn 1 und Linear-Austragen-Dünn 2 unter Volumenkörper, Oberflächen oder Ebenen zum Überschneiden.
    2. Klicken Sie auf Beide erstellen und dann auf Schneiden.
    Die Software fügt die Regionenliste ein.

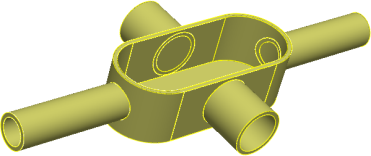

  3. Unter Vorschauoptionen klicken Sie auf Eingeschlossene und ausgeschlossene Bereiche anzeigen.

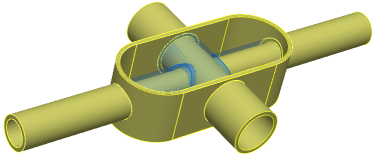

  4. Wählen Sie im Grafikbereich ein Innenrohr.

    Das markierte Rohr wird aus der Vorschau entfernt. Die dem Rohr entsprechende Region wird ebenfalls in der Regionenliste markiert.

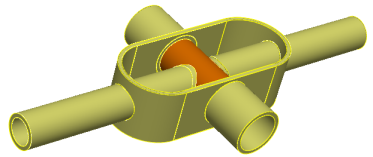

  5. Wählen Sie in der Regionsliste die Optionen Bereich 14 und Bereich 15 aus.

    Das markierte Rohr wird in der Vorschau angezeigt.

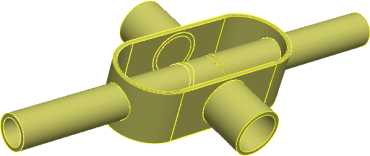

  6. Markieren Sie im Grafikbereich alle Rohre innerhalb der Schale so lange, bis sie aus der Vorschau entfernt werden.

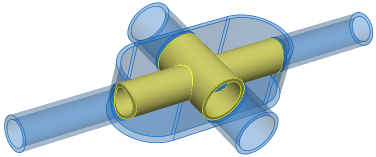

  7. Klicken Sie im PropertyManager unter Vorschauoptionen auf Ausgeschlossene Bereiche anzeigen.

  8. Klicken Sie auf Eingeschlossene und ausgeschlossene Bereiche anzeigen.

  9. Klicken Sie auf Auswahl invertieren.

  10. Klicken Sie auf .
