Таблица конфигурации

Таблицу конфигурации можно использовать для изменения параметров конфигурации деталей и сборок. SOLIDWORKS создает эту таблицу автоматически, если деталь или сборка имеет несколько конфигураций. Таблица конфигурации расширяет функции, предоставленные в диалоговом окне Изменить конфигурации.

Таблица конфигурации содержит следующие разделы:
Эскизы и элементы Значения размеров элемента и состояния погашения.
Компоненты Состояния погашения компонентов и конфигурацию ссылок.

Только для сборок.
Свойства пользователя Специализированные для конфигурации пользовательские свойства.
Параметры Параметры, примененные к конфигурации.

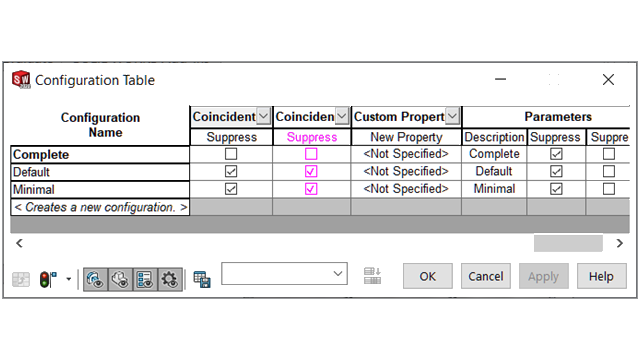

Диалоговое окно Таблица конфигурации включает параметры из диалогового окна Изменить конфигурацию и следующие параметры:
Скрыть/отобразить эскизы и элементы Управляет видимостью столбцов, содержащих состояния погашения, а также размеров эскиза и элемента.
Скрыть/отобразить компоненты Управляет видимостью столбцов, содержащих конфигурации компонентов, состояниями (фиксированное/свободное) положение и состояниями погашения.
Скрыть/отобразить параметры конфигурации Управляет отображением столбцов, содержащих параметры конфигурации.
  Не разрешать изменения модели

Предотвращает обновление модели. Чтобы выбрать этот параметр, нажмите правой кнопкой мыши на заголовок столбца.

При блокировке редактирования столбец отображается другим цветом. Чтобы изменить этот цвет, выберите меню Инструменты > Параметры > Параметры системы > Цвета. Измените параметр цвета Размер, Управляется таблицей параметров.

В графической области размеры, заблокированные для редактирования, отображаются в том же цвете.
Можно изменить следующие параметры:
Погасить новые элементы Только детали.
Погасить новые элементы и сопряжения Только для сборок.
Погасить новые компоненты
Фиксированное / свободное Только для сборок.
Дочерние компоненты в спецификации Настраивает параметр Отображение дочерних элементов при использовании в качестве узла сборки в окне PropertyManager Свойства конфигурации.

Выберите Показать, Скрыть или Продвинуть.
Исключить из спецификации при вставке Настраивает параметр Установить "Исключить из спецификации" при вставке в сборку в окне PropertyManager Свойства конфигурации.

Таблица параметров переименована в Таблицу параметров Excel.

Чтобы включить таблицы конфигураций, выполните следующие действия.
  1. Выберите Параметры > Инструменты > Параметры системы > Общие.
  2. Выберите Создать таблицы конфигурации при открытии.
    Использование этого параметра может повлиять на производительность.
Чтобы получить доступ к таблице конфигурации, выполните следующие действия.
  1. Откройте сборку с несколькими конфигурациями и выберите вкладку ConfigurationManager .
  2. Разверните Таблицы .
  3. Нажмите правой кнопкой мыши Таблица конфигурации и выберите Отобразить таблицу.
