Если SOLIDWORKS не удается вычислить разрез в сборке, можно исключить компоненты, которые вызывают сбой, переключиться на разрез в режиме "Только графика" или изменить настройки в PropertyManager.
Чтобы исключить неисправные компоненты в разрезе, выполните следующие действия. - В сборке выберите .
- Установите требуемые параметры в окне PropertyManager и нажмите
.

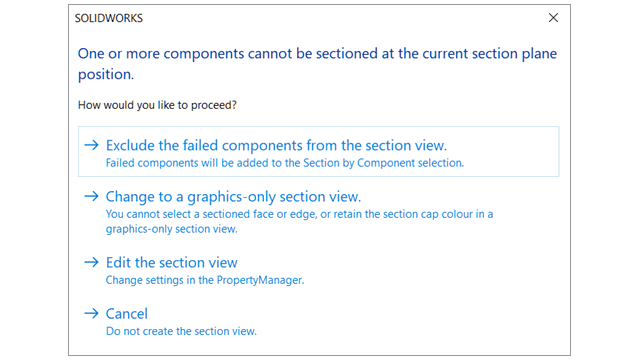

- При получении сообщения о том, что данный компонент невозможно разрезать, выберите Исключить неисправные компоненты из разреза.
В окне PropertyManager неисправные компоненты перемещаются в Разрез по компоненту и устанавливается флажок Исключить выбранные.
- Дополнительно: Чтобы просмотреть список исключенных компонентов, откройте PropertyManager и перейдите в Разрез по компоненту.
Чтобы переключиться на разрез в режиме "Только графика", в PropertyManager перейдите в раздел Разрез только в виде графики.
