SOLIDWORKS Electrical 3D - 演習 3

この演習では、3D モデル データを使用して、図面に挿入する 2D ビューを作成します。次に、プロジェクト図面を作成します。

前の演習を完了していない場合は、演習 2 Electrical プロジェクトをダウンロードし、ローカル ドライブに展開してから解凍します。

2D ビューの作成

  1. SOLIDWORKS Electrical 3D でキャビネット プロジェクトを開きます。
  2. CommandManager の SOLIDWORKS Electrical 3D タブで、2D 図面を作成（Create 2D Drawing） をクリックします。
    2D 図面ファイルがグラフィック領域で開きます。ソフトウェアは、Electrical プロジェクト コンフィグレーションのタイトル ブロック設定の寸法を使用します。

  3. パレット表示（View Palette）タスク パネルから、正面（Front）図面ビューをドラッグし、クリックして図面シート上に配置します（ビデオを参照）。

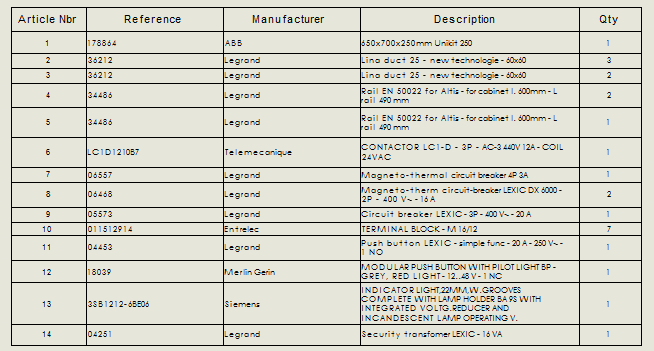

  4. 挿入（Insert） > テーブル（Tables） > 部品表（Bill of Materials）をクリックします。

    SOLIDWORKS は BOM を管理します。これは部品表であって、SOLIDWORKS Electrical Schematic などにある機器レポートではありません。この SOLIDWORKS BOM は、主にメカニカル図面の要件を満たすために使用します。

  5. PropertyManagerで次を行います:
    1. 図面ビューを選択します。
    2. テーブル テンプレート（Table Template）で、BOM 標準（bom-standard）を選択します。
    3. 部品表タイプ（BOM Type） で、トップレベルのみ（Top-level only）をクリックします。
    4. をクリックします。
  6. BOM をドラッグし、クリックして図面ビューの下に配置します。
  7. BOM を変更するには、フーバー オーバー ツールを使用します。
    • 材料（Material）列を削除します。
    • 部品番号（Part number）列にメーカー部品を表示するには、列プロパティ編集ツールを使用します。
    • メーカー（Manufacturer）列を追加します。

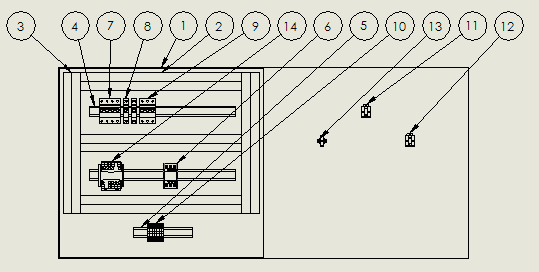

  8. CommandManager のアノテート アイテム（Annotation）タブで自動バルーン（Auto Balloon） をクリックし、図面ビューをクリックしてバルーンを自動的に配置します。
  9. PropertyManagerで次を行います:
    1. バルーン レイアウト（Balloon Layout）で、バルーンを上部でレイアウト（Layout Balloons to Top） をクリックし、複数インスタンスを無視（Ignore multiple instances）を選択解除します。
    2. をクリックします。
  10. バルーン番号が BOM 内のアイテムと一致していることを確認します。

  11. パレット表示（View Palette）タスク パネルから、背面（Back）図面ビューをドラッグし、クリックして図面シート上に配置します（ビデオを参照）。

    その下に穴テーブル用のスペースがあることを確認します。穴テーブルに正しく入力するには、ドアのコンポーネントを非表示にします。

  12. グラフィック領域で図面ビューを選択します。
  13. PropertyManager のビューの指定保存（Save View As）で詳細プロパティ（More Properties）をクリックします。
  14. 図面ビュー プロパティ（Drawing View Properties）ダイアログ ボックスのコンポーネントの表示/非表示（Hide/Show Components）タブで、図面ビューに挿入した 3 つの穴を選択し、OK と をクリックしてダイアログ ボックスと PropertyManager を閉じます。

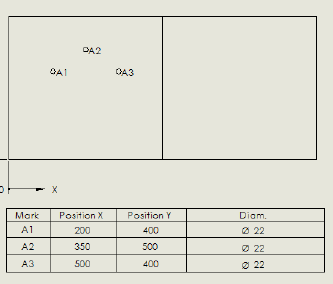

  15. 挿入（Insert） > テーブル（Tables） > 穴テーブル（Hole Table）をクリックします。
  16. PropertyManagerで次を行います:
    1. データム（Datum）の始点（Origin）に対して、図面ビューでキャビネットの左下の頂点を選択します。
    2. 穴（Holes）のエッジ/面（Edges/Faces）に対して、図面ビューで 3 つの穴を選択します。
    3. をクリックします。
    4. 図面シート上に穴テーブルをドラッグして位置決めし、クリックして配置します。

プロジェクト図面の作成

2D 図面からプロジェクト図面を生成します。このプロセスにより、自動的にタイトル ブロックが追加され、ファイルが Electrical プロジェクトの Drawings ディレクトリに .EWG 形式で保存されます。

プロジェクト図面を作成するには:

  1. 作成した図面で、ツール（Tools） > SOLIDWORKS Electrical > プロジェクト図面の作成（Create Project Drawing） をクリックします。

    システムにより、プロジェクト図面が作成され、プロジェクトに追加されたことが通知されます。

  2. SOLIDWORKS Electrical タスク パネルでキャビネット（Cabinet）を右クリックし、プレビュー（Preview）を選択します。

    プロジェクト図面のプレビューが表示されます。
